СОСТАВ РАБОТЫ: пояснительная записка в формате doc на 118 стр. + Приложения, 9 чертежей формата А1 выполненных в программе Компас V23 (представлены выше).

В представленном дипломном проекте на тему «Модернизация системы питания трактора ДТ-75ДС-4 для работы на компримированном природном газе» дано обоснование темы проекта, показана целесообразность перевода сельскохозяйственной техники на альтернативные виды топлива, а именно на компримированный природный газ.

В расчетно-теоретической части проекта рассмотрены способы использования газового топлива на дизельных двигателях, представлены основные элементы новой топливной системы, проведен тепловой и динамический расчет газодизеля.

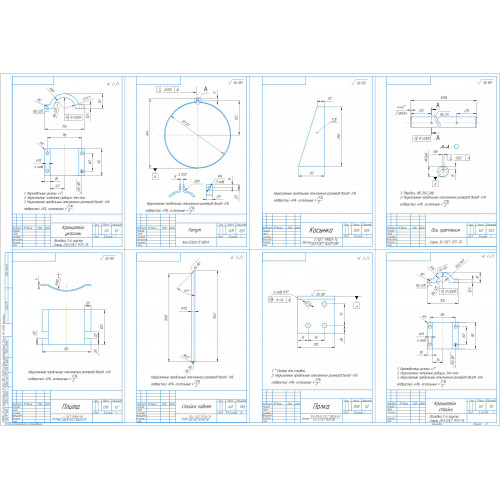

В качестве конструкторской разработки предложена установка для конструкции крепления баллонов, в проекте дано ее описание, способ размещения, представлены прочностные и проверочные расчеты.

В представленном дипломном проекте рассмотрены вопросы безопасности жизнедеятельности, охраны окружающей среды. Показана экономическая эффективность модернизации трактора от экономии дизельного топлива (экономическое обоснование конструкторской разработки).

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Введение

Аннотация

Бизнес-справка

1 Исследование состояния вопроса

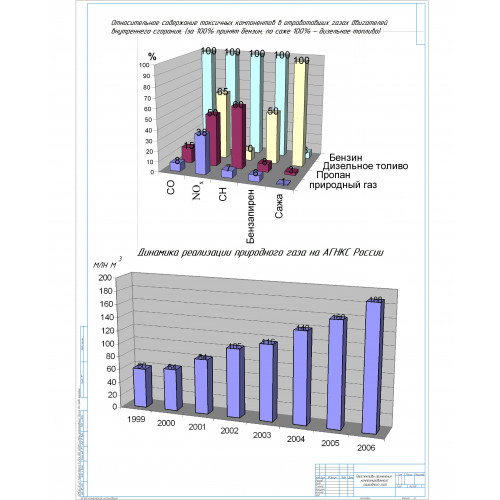

1.1 Перспективы применения газообразного топлива в сельском хозяйстве

1.2 Цель и задачи дипломного проекта

2 Расчетно-теоретическая часть

2.1 Анализ конструкции газового оборудования для тракторов

2.2 Тепловой расчет газодизельного (проектного) и дизельного (базового) двигателей

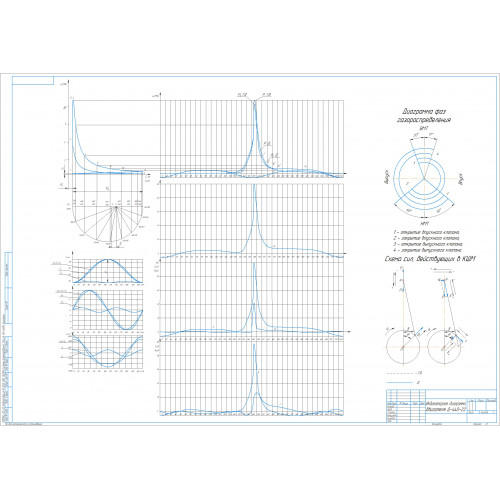

2.3 Динамический расчет двигателей

3 Технологическая часть

3.1 Прочностные расчеты

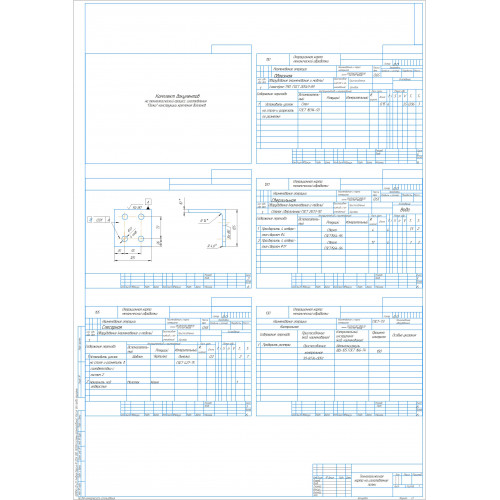

3.2 Разработка технологического процесса на изготовление кронштейна для крепления рамы

4 Экологическая безопасность

4.1 Общие положения

4.2 Экологическая безопасность автотранспорта

4.3 Пути решения проблемы

4.4 Экологическая оценка проекта

5 Безопасность жизнедеятельности

5.1 Актуальность проблемы обеспечения безопасности труда

5.2 Анализ производственного травматизма

5.3 Организационно-технические мероприятия по снижению уровня травматизма

5.4 Правила по охране труда при техническом обслуживании, ремонте и проверке технического состояния автотранспорта, работающего на газовом топливе

6 Расчет экономической эффективности от внедрения разработки

Выводы и предложения

Список использованной литературы

Приложения

1. Цель проекта.

Целью данного дипломного проекта является модернизация системы питания трактора ДТ-75ДС-4 для работы на компримированном природном газе и разработка конструкции крепления баллонов на раме трактора.

2. Краткое описание предлагаемой рынку разработки.

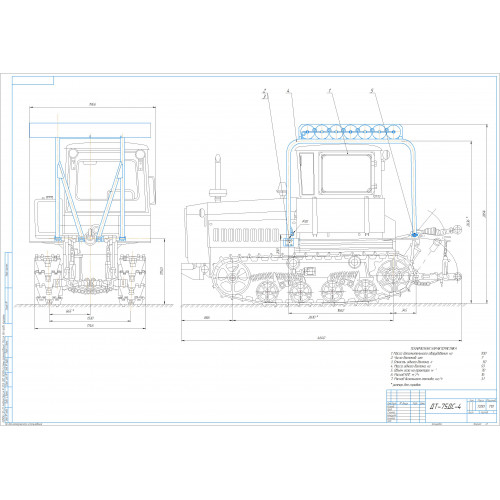

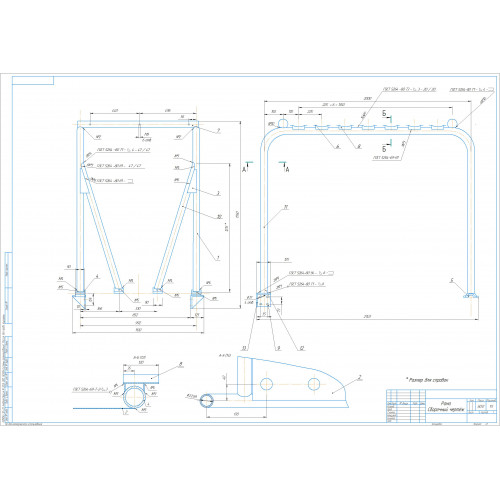

Модернизирована система питания трактора ДТ-75ДС-4 с двигателем Д-440-22 для работы на новом топливе: 80% - это компримированный природный газ, а 20% - запальная доза дизельного топлива. При этом, разработан способ крепления семи стальных баллонов для КПГ над крышей трак-тора на сварной раме.

В конструкции установки возможны доработки и изменения.

Предлагаемая разработка позволит:

- экономить  денежные средства за счет замены дорогого дизельного

топлива более дешевым природным газом;

- уменьшить в 2...4 раза дымность отработавших газов;

- снизить выбросы твердых частиц и других веществ отработавших газов в атмосферу;

- увеличить срок службы моторного масла;

- повысить моторесурс двигателя на 30-50%;

- быстрый переход с одного вида топлива на другой;

- относительная конструктивная простота переоборудования дизеля в газодизель.

3. Сфера применения разработки.

Разработка предназначена к внедрению в сельскохозяйственное производство для работ общего назначения.

Благодаря незначительным изменениям стоимости, а также, благодаря тому, что изменения конструкции не влияют на агрегатируемость трактора, она может найти применение в любом хозяйстве.

4. Оценка возможности реализации разработки.

Основные потребители предлагаемой разработки являются сельскохозяйственные и промышленные предприятия, преимущественно с большим парком тракторов.

5. Потребность в капитальных вложениях (затраты на внедрение установки).

Капитальные вложения в проект, связанные с модернизацией трактора составляют 55200 руб.

6. Обоснование экономической эффективности использования разработки.

Годовая экономия эксплуатационных затрат от использования предлагаемой установки составляет 163298 руб./год. Срок окупаемости капитальных вложений - 4 месяца.
