СОСТАВ РАБОТЫ: пояснительная записка в формате doc. + Приложения, 4 чертежа формата А1 выполненных в программе Компас V23 (представлены выше).

В первом разделе проекта представлено обоснование, выбор темы, поставлены цели и задачи дипломного проекта.

Во втором разделе  разработана конструкция ведущего моста автомобиля категории М1.

В связи с темой дипломного проекта нами формулируется следующая цель – Легковой автомобиль 4x4 c разработкой заднего моста и технологии его технического обслуживания и ремонта.

Для реализации данной цели перед нами ставятся следующие задачи:

1. проанализировать назначение, классификацию и типы ведущих мотов;

2. проанализировать основные конструкции ведущих мостов;

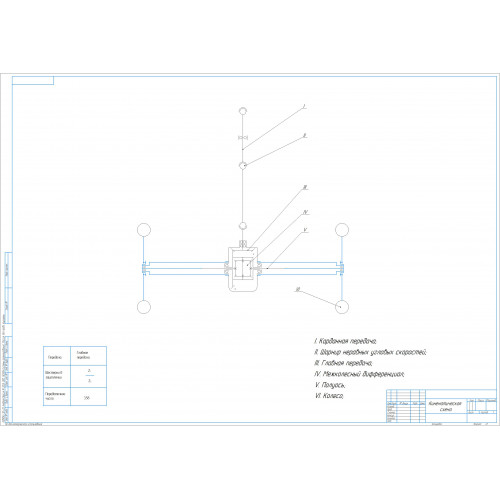

3. разработать кинематическую схему ведущего моста;

4. выявить основные способы усиления конструкции ведущих мостов;

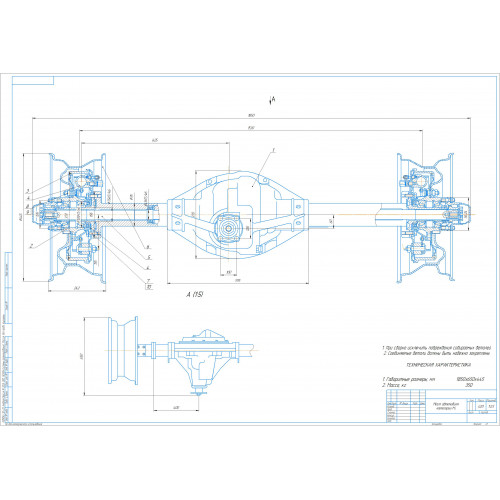

5. разработать сборочный чертеж ведущего моста;

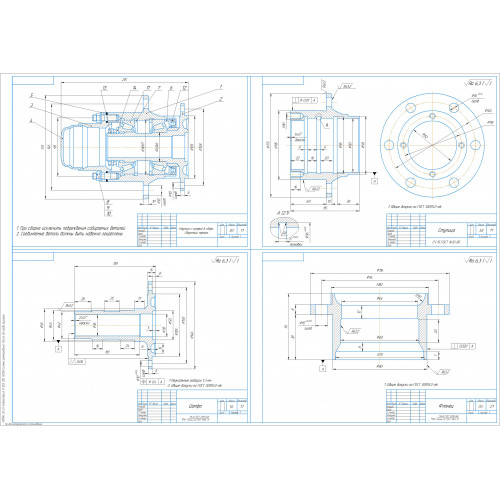

6. предоставить сборочные и рабочие чертежи ведущего моста;

12. рассчитать технико-экономические показатели проекта;

13. сделать выводы.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Введение

1 Обоснование и выбор темы дипломного проекта

1.1 Назначение, классификация и типы ведущих мостов

1.2 Кинематика поворота автомобиля

1.3 Техническое обслуживание и возможные неисправности механизмов ведущих мостов

1.4 Постановка цели и задач дипломного проектирования

2 Разработка конструкции заднего ведущего моста

2.1 Требования к конструкции задних ведущих мостов

2.2 Обзор конструкций задних ведущих мостов

2.3 Разработка кинематической схемы заднего ведущего моста

2.4 Расчет тяговой характеристики двигателя

2.5 Расчет  моста

2.6Расчет конического дифференциала

2.7 Расчет полуосей моста

2.8 Расчет подшипников

5. Определение технико-экономических показателей разработки заднего ведущего моста автомобиля

Заключение

Список литературы

ПРИЛОЖЕНИЯ

В качестве модернизации была предложена и разработана конструкция ведущего моста. Расчёты, которой показали, что все элементы конструкции выдерживают приложенные нагрузки.

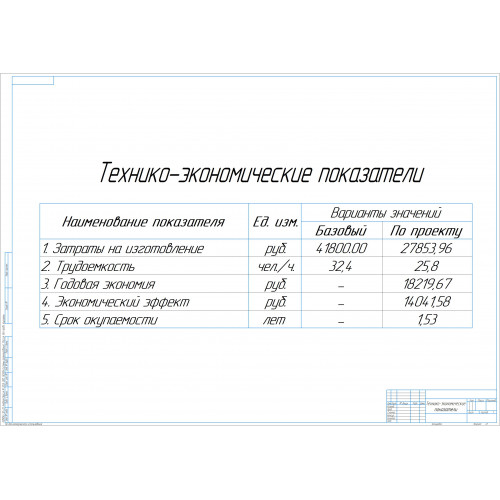

В конце дипломного проекта представлен раздел расчёта технико-экономических показателей по разработке и по проекту. Так годовой экономический эффект по разработке составил 14041,58 руб. Срок окупаемости по проекту равен 1,53 года.
