СОСТАВ РАБОТЫ: пояснительная записка в формате doc на 115 стр. + приложения, 10 чертежей формата А1 выполненных в программе Компас V23 и AutoCAD 2023 (представлены выше).

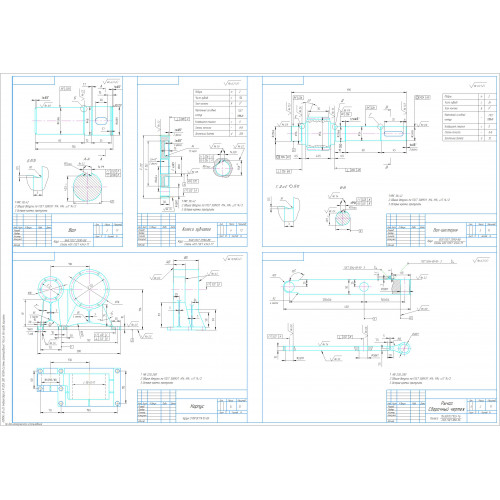

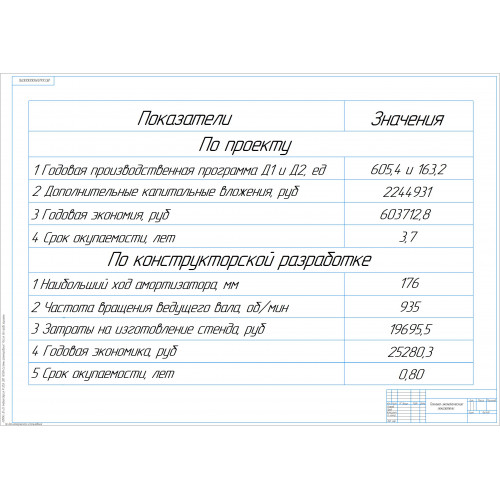

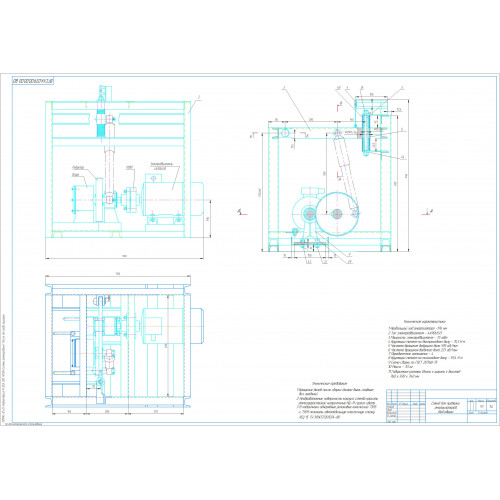

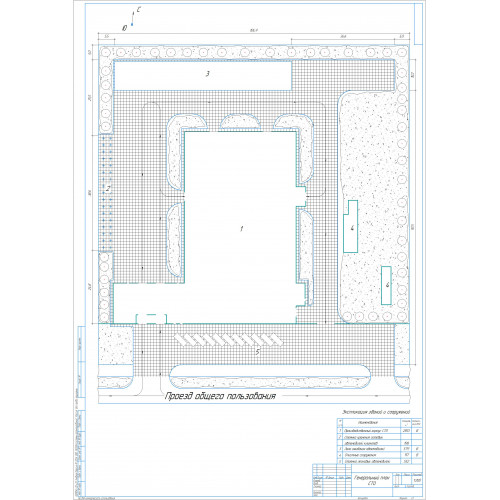

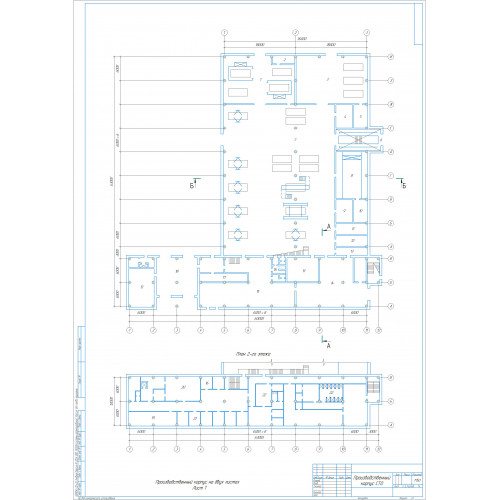

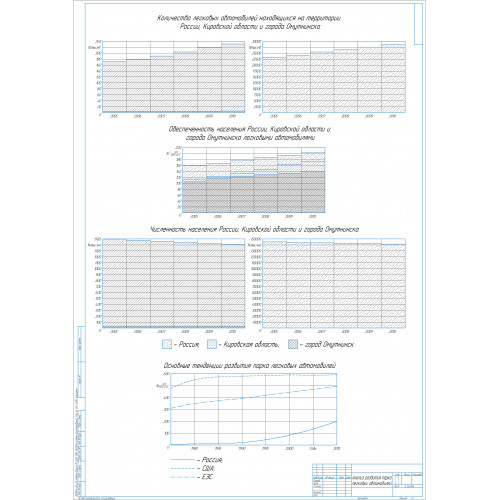

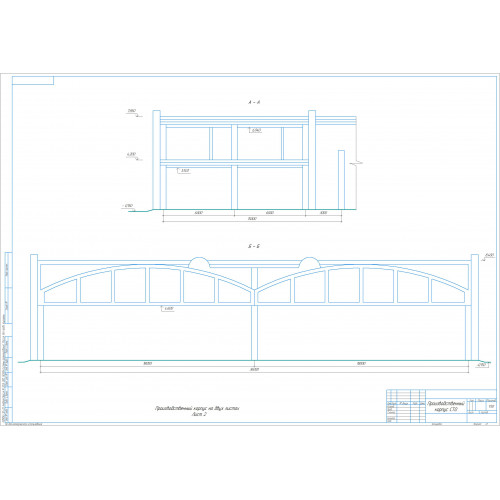

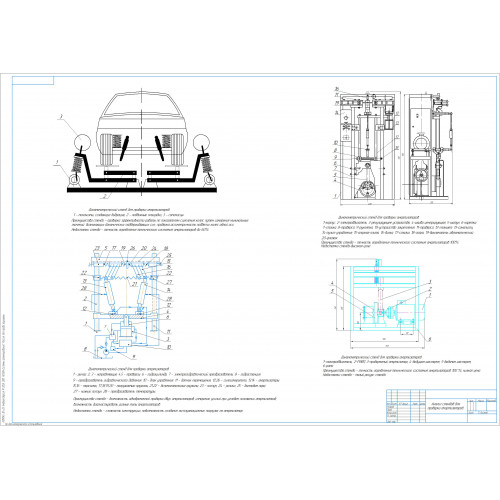

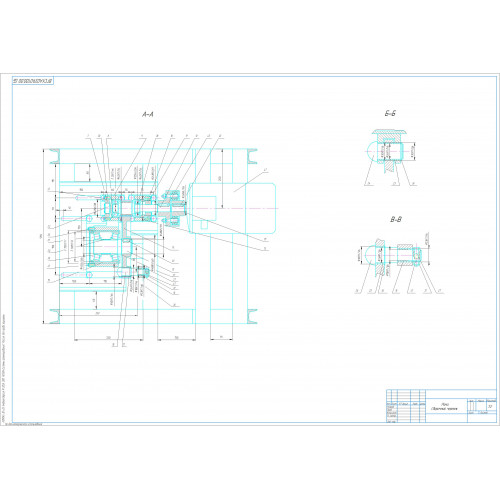

Графическая часть содержит 10 листов чертежей формата А1 включая общий вид, чертежи сборочных единиц, деталировку, существующие конструкции стендов для проверки амортизаторов, генеральный план СТО, производственный корпус СТО, анализ развития парка легковых автомобилей, анализ конструкций, технико-экономические показатели.

В дипломном проекте приведён технологический расчёт станции технического обслуживания легковых автомобилей в городе Омутнинске Кировской области. Проведённые маркетинговые исследования и анализ района проектирования подтвердили необходимость создания данного предприятия.

Выполнен расчёт производственной программы и сделано обоснование мощности комплексной станции технического обслуживания.

Разработан генеральный план и здание производственного корпуса на 15 рабочих постов, выбрано необходимое технологическое оборудование.

В результате расчётов экономических показателей деятельности проектируемой станции технического обслуживания, срок окупаемости капиталовложений составил 3,7 года.

В качестве конструкторской разработки предлагается стенд для проверки амортизаторов легковых автомобилей. Данный раздел содержит все необходимые прочностные и экономические расчёты, обосновывающие его возможность внедрения в производство со сроком окупаемости 0,8 года.

Также в дипломном проекте освещены вопросы, связанные с проблемами охраны труда и экологической безопасностью предприятия.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Аннотация

Бизнес-справка

Введение

1 Характеристика района проектируемой станции технического обслуживания. Обоснование темы проекта

1.1 Характеристика Омутнинского района

1.2 Основные тенденции развития парка легковых автомобилей и особенности их эксплуатации

1.3 Маркетинговый анализ и прогнозирование емкости рынка и спроса на  автосервисные услуги. Особенности проектирования СТО

1.4 Определение основных показателей, характеризующих потребность в услугах автосервиса

2  Расчётно-технологическая часть

2.1 Обоснование мощности и назначения станции технического обслуживания

2.2 Расчет производственной программы

2.3 Расчет численности производственных рабочих

2.4 Расчет численности персонала управления проектируемой СТО

2.5 Расчет числа постов

2.6 Расчет площадей помещений

2.7 Генеральный план и общая планировка помещений

2.8 Технико-экономическая оценка проектируемой СТО

3 Организация работ на СТО

3.1 Организация технологического процесса

3.1.1 Участок приемки-выдачи автомобилей

3.1.2 Участок уборочно-моечных работ

3.1.3 Участок диагностирования

3.1.4 Участок смазочно-заправочных работ

3.1.5 Посты ТО и ТР

3.1.6 Агрегатно-механический участок

3.1.7 Аккумуляторный участок

3.1.8 Электротехнический участок

3.1.9 Участок топливной аппаратуры

3.1.10 Кузовной участок

3.1.11 Шиномонтажный участок

3.1.12 Окрасочный участок

3.1.13 Обойный участок

3.2 Организация управления производством и контроль качества выполняемых работ

3.3 Документооборот на СТО

4 Конструкторская разработка

4.1 Обоснование разработки и анализ существующих конструкций

4.2 Общее устройство стенда для проверки амортизаторов

4.3 Расчет стенда для проверки амортизаторов

4.3.1 Расчет открытой прямозубой цилиндрической передачи

4.3.2 Выбор материала

4.3.3 Расчет цилиндрической зубчатой передачи

4.4 Проверка двигателя по условиям пуска

4.5 Выбор упругой муфты

4.6 Выбор типа подшипника

4.6.1 Проверочный расчет подшипников на долговечность

4.7 Уточненный расчет валов

5 Безопасность жизнедеятельности

5.1 Актуальность проблем охраны труда

5.2 Анализ производственного травматизма на предприятии

5.3 Организационно-технические мероприятия по снижению уровня травматизма

5.4 Меры безопасности при работе на стенде для проверки амортизаторов

5.5 Расчет освещения зон ТО и ТР

6 Экологическая безопасность

6.1 Расчет выбросов загрязняющих веществ от стоянки автомобилей

6.2 Расчет выбросов загрязняющих веществ от постов диагностики

6.3 Экологическая оценка конструкторской разработки

7 Технико-экономическая оценка проекта

7.1 Технико-экономическая оценка проектируемой СТО

7.2 Технико-экономическая оценка конструкторской разработки

Заключение

Литература

Приложения

Бизнес-справка

1 Цель проекта.

Технологическое проектирование станции технического обслуживания легковых автомобилей с разработкой участка диагностирования в городе Омутнинске Кировской области.

2 Краткое описание предлагаемой рынку конструкции.

Целью конструкторской разработки является создание устройства, позволяющего снизить трудоёмкость выполнения технологических операций при проведении диагностирования, технического обслуживания и ремонта легковых автомобилей.

Предлагаемый стенд прост в модернизации и обслуживании.

Наибольший ход амортизатора 176 мм.

3 Сфера применения разработки.

Данный стенд может найти широкое применение, как на станциях технического обслуживания, так и на автотранспортных предприятиях, имеющих в наличии автопарк легковых автомобилей и располагающих необходимой базой для проведения технического обслуживания и ремонта подвижного состава.

4 Отличие предложенных решений от  имеющихся у конкурентов.

Предлагаемая установка отличается от подобных простотой изготовления (90% - стандартный стальной прокат), обслуживания, удобством в эксплуатации, надежностью в работе.

5 Оценка возможности реализации.

ВКР НА ТЕМУ: Технологическое проектирование станции технического обслуживания легковых автомобилей с разработкой участка диагностирования в г.Омутнинске Кировской области (Стенд для диагностики подвески легковых автомобилей).

• Код работы: 0011662
• Наличие: Есть в наличии

• 2000р.
