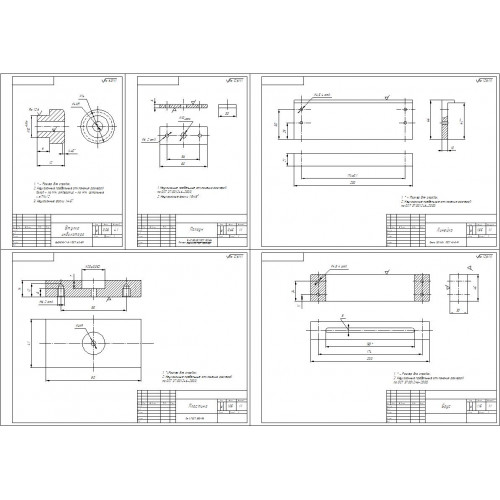

СОСТАВ РАБОТЫ: пояснительная записка в формате docx, 2 чертежа формата А1 выполненных в программе Компас V21 и AutoCAD (представлены выше), спецификация на сборочный приспособления.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Конструкторская часть

1. Описание устройства и принципа работы конструкции

2. Технология изготовления деталей конструкции

3 Технико – экономические показатели конструкторской разработки

Список используемой литературы

Разработанная конструкция приспособления предназначена для контроля плоскости привалочной поверхности головки блока цилиндров, и представляет собой индикаторную линейку.

Краткая характеристика:

Тип – механический, переносной;

Габаритные размеры, мм – 400х188х50;

Масса, кг – 7.

В настоящее время подобных конструкций линеек большое количество, но все они являются готовой продукцией и стоимость их велика. Кроме того все они являются универсальными, что в ряде случаем неприменимо к контролю плоскостей.

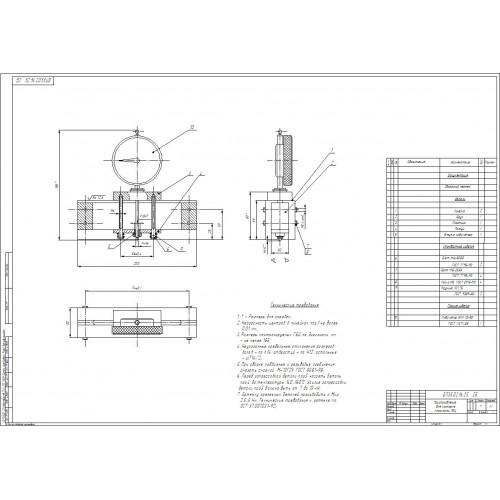

Приспособление представляет собой две линейки 1, обработанные с высокой степенью точности, между которыми зафиксирован брус 2. Сверху линеек 1 перемещается пластина 5, на которой установлен индикатор часового типа 10. Снизу бруса 2 перемещается ползун 3, в который запрессована втулка 4, являющаяся направляющей для ножки индикатора 10. Ползун 3 постоянно прижимается к брусу 2 при помощи пружин 9 и болтов 6.
