СОСТАВ РАБОТЫ: пояснительная записка в формате doc. + приложения, 9 чертежей формата А1 выполненных в программе Компас V23 (представлены выше).

В дипломном проекте представлен анализ хозяйственной деятельности ОАО «Агрофирма «Гордино» Афанасьевского района Кировской области.

Представлена конструкторская разработка стенда для диагностики трансмиссии тракторов и грузовых автомобилей с расчётами конструкции.

Раскрыт раздел Безопасность жизнедеятельности с анализом, выводами и мерами безопасности при выполнении работ.

Раскрыта актуальность темы Экологическая безопасность и рассмотрены пути снижения загрязнения окружающей  среды.

Приведён сравнительный расчёт экономической эффективности проекта и конструкторской разработки.

В заключении сделаны выводы и предложения по дипломному проекту.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Содержание

Бизнес-справка

Введение

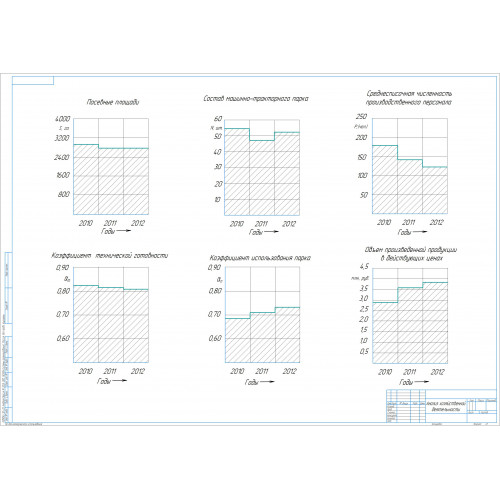

1. Характеристика и анализ хозяйственной деятельности предприятия. Характеристика материально-технической базы хозяйства. Обоснование темы дипломного проекта.

2. Обоснование необходимости разработки поста диагностики тракторов. Основное понятие диагностирования. Основы безразборной технической диагностики, как результат повышения надежности МТП. Требования к техническому диагностированию автомобилей и тракторов в процессе их разработки и эксплуатации. Эффективность организации диагностики в сельхоз предприятиях.

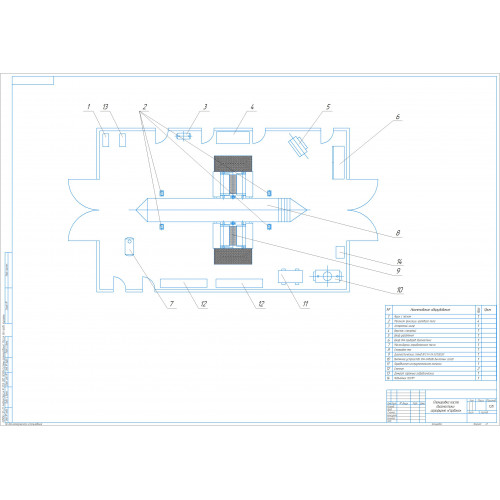

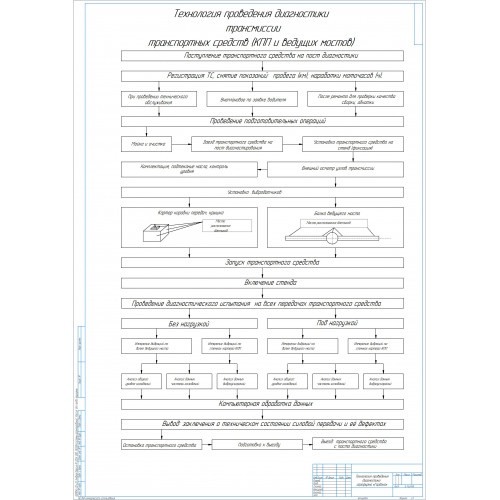

3. Разработка технологии диагностирования. Организационные и технологические принципы диагностирования. Технология диагностирования. Технологическая планировка участка. Расчет площади поста. Расчёт годовой программы диагностики описание технологии.

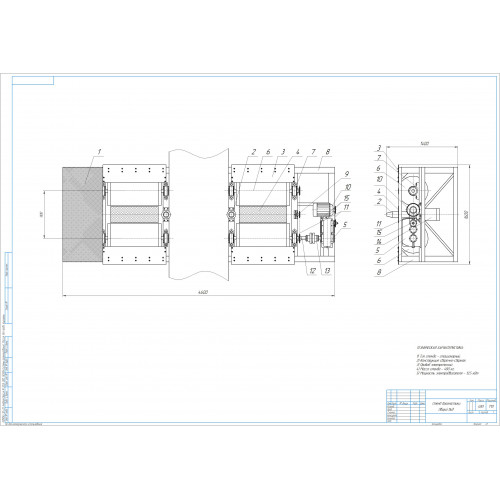

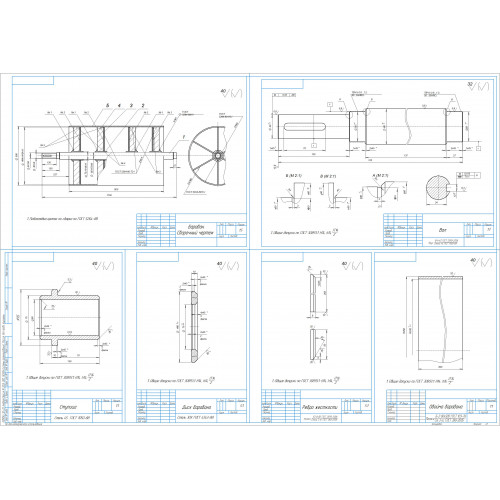

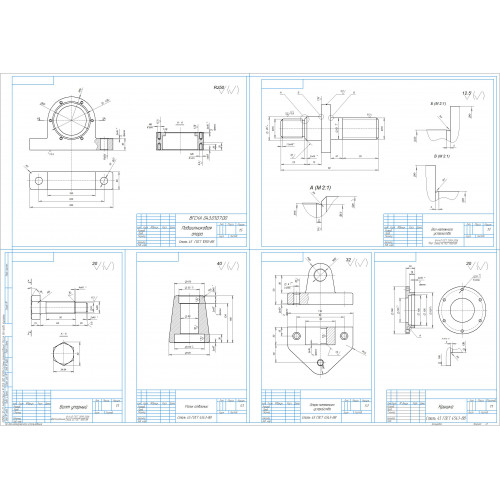

4. Конструкторская разработка. Устройство стенда для диагностики трансмиссии. Описание и принцип действия диагностического стенда. Правила эксплуатации стенда. Конструктивный расчет узлов и деталей стенда.

5. Экологическая безопасность. Экологическая характеристика предприятия. Экологическая характеристика конструкторской разработки.

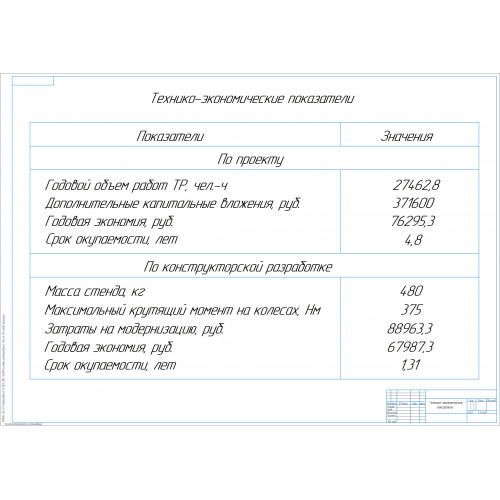

6. Технико-экономические показатели. Экономическое обоснование конструкторской разработки. Абсолютные технико-экономические показатели проекта. Относительные технико-экономические показатели проекта.

7. Безопасность жизнедеятельности. Актуальность решаемой проблемы. Анализ производственного травматизма в ОАО «Агрофирма «Гордино». Организационно-технические мероприятия по обеспечению безопасности на производстве. Расчет освещения. Правила по технике безопасности при эксплуатации стенда для диагностики трансмиссии.

Заключение

Литература

Приложения.

1. Цель проекта. Целью дипломного проекта является разработка мероприятий, направленных на улучшение организации, технологии технического обслуживания машинно-тракторного парка в хозяйстве.

2. Краткое описание предлагаемой рынку разработки. Стенд для диагностирования трансмиссии тракторов и грузовых автомобилей для упрощения оценки технического состояния отдельных узлов и агрегатов машинно-тракторного парка.

Предлагаемый стенд позволяет своевременно выявить и предотвратить отказы, установление оптимальных сроков постановки машин на ремонт, сокращение простоев машин, уменьшение расхода эксплуатационных материалов и запасных частей. Все это приведет к модернизации конструкции и повышению ее надежности.

В конструкции стенда возможны доработки и изменения. Предлагаемый вариант не является окончательным.

3. Сфера применения разработки. Разработка предназначена для внедрения в стационарные посты технического обслуживания и диагностирования машинно-тракторных парков хозяйств.

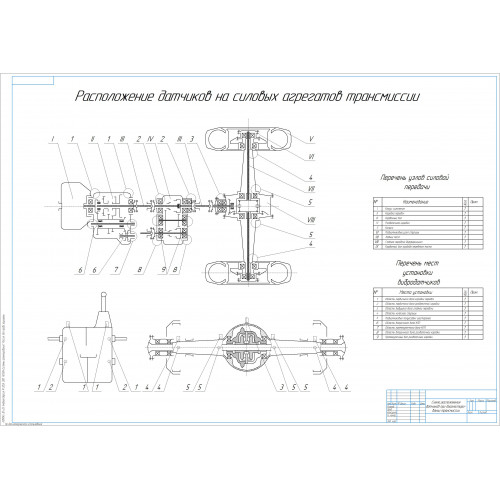

4. Новизна разработки. В качестве прототипа использован универсальный стенды СТС-10У-СП-11, СТМ-8000, а так же универсальный модульный стенд СТМ-15000У и другие дорогие универсальные стенды. Стенд позволяет выявить на стадии диагностирования неисправности элементов трансмиссии путем измерения частоты вращения валов коробки перемены передач, сателлитов дифференциала через тензометрические датчики и вращение колес (имитация движения).

5. Оценка возможности реализации разработки. Основные потребители предлагаемого стенда являются сельскохозяйственные и промышленные пред-приятия, имеющие машинно-тракторный или автомобильный парк.

Серийное производство данного стенда можно организовать на базе завода, ремонтного предприятия.

6. Маркетинговая стратегия (преимущества, позволяющие выгодно реализовать разработку). Предлагаемую разработку выгодно отличают от разработок конкурентов следующие характеристики:

-малые габариты;

-простота конструкции и универсальность;

-высокая надежность;

- возможность перемещения;

-относительно низкая цена.

Маркетинговая стратегия заключается в предложении стенда по доступной цене или предложении чертежей и документации для создания, а также рекламе.

7. Потребность в капитальных вложениях (затраты на внедрение установки). Капитальные вложения в проект, связанные с изготовлением опытного образца составляют 88963,3 руб.

8. Обоснование экономической эффективности использования разработки. Годовая экономия эксплуатационных затрат от использования предлагаемого стенда составляет 67906,7 руб. Срок окупаемости капитальных вложений 1,31 года.
