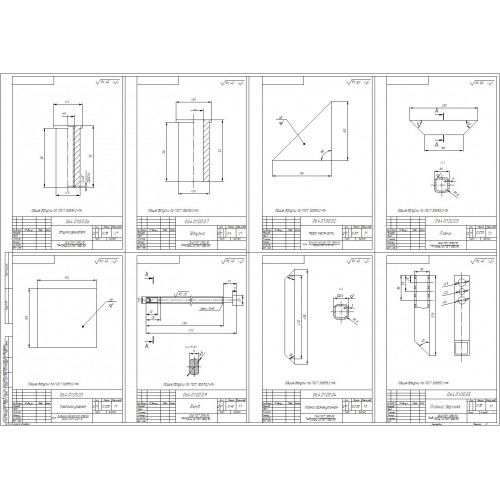

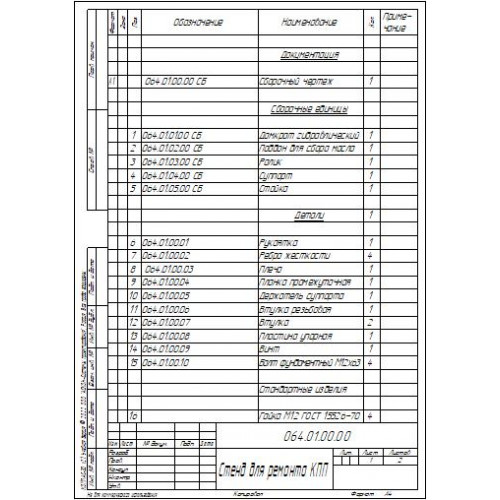

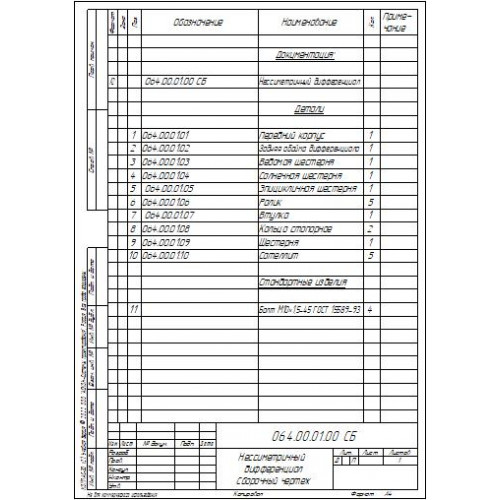

СОСТАВ РАБОТЫ: пояснительная записка в формате docх на 105стр, ведомость дипломного проекта, 10 чертежей выполненных в программе Компас V19 и AutoCAD 2018 (представлены выше), спецификации.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Аннотация

Бизнес-справка

Введение

1. Исследование состояния вопроса

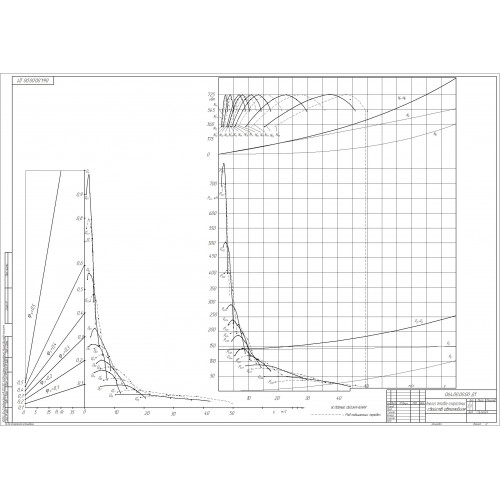

1.1 Анализ тягово-скоростных свойств автомобиля

1.1.1 Подбор внешней характеристики двигателя

1.1.2 Расчет и построение графиков тягового и мощностного балансов автомобиля

1.2 Распределение крутящего момента двигателя

1.3 Постановка цели и задач дипломного проектирования

2. Теоретическая часть

2.1 Характеристики трансмиссий

2.1.1 Назначение трансмиссии и её общие данные

2.1.2 Сцепление

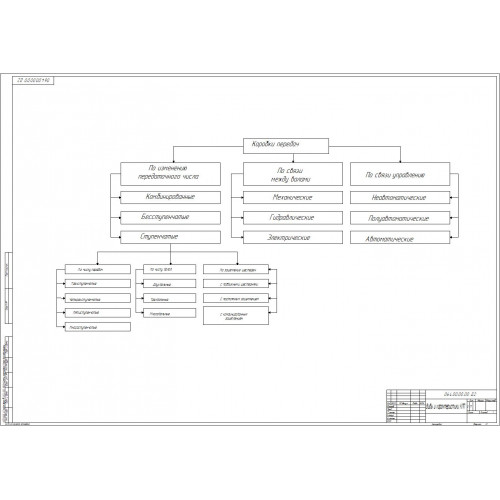

2.1.2 Коробка передач

2.1.3 Карданная передача

2.1.4 Задний мост

2.2 Анализ существующих конструкций РКП

3. Расчётно-технологическая часть

3.1 Обоснование конструкторской разработки

3.2 Конструкторские расчеты

3.2.1 Расчёт передаточных чисел дифференциала планетарного типа

3.2.2 Расчёт цилиндрической передачи

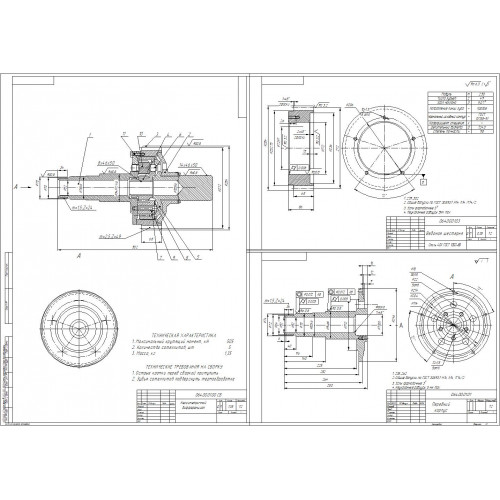

3.2.3 Расчёт дифференциала

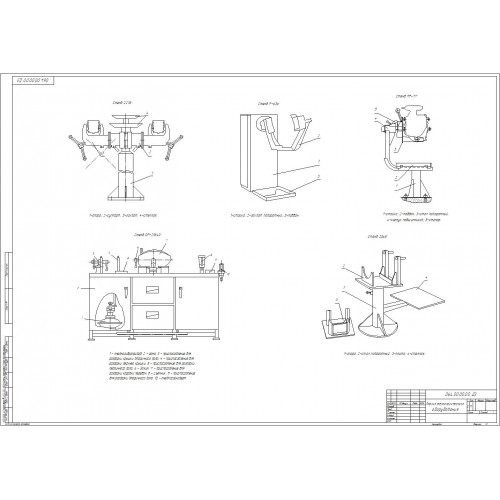

3.3 Анализ устройств для ремонта коробок передач автомобилей

3.4 Расчет основных узлов и элементов стенда

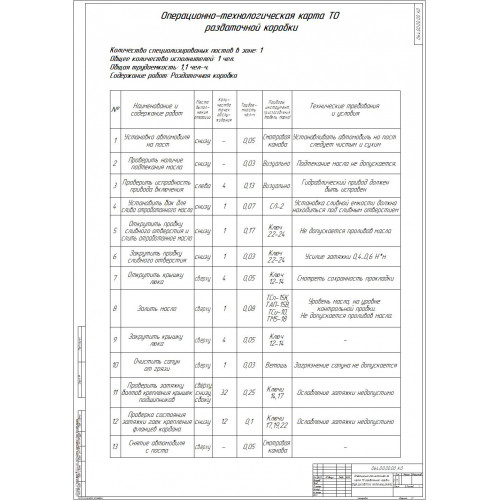

3.5 Разработка операционной карты ТО РКП

3.5.1 Обоснование схемы

3.5.2 Конструкторские расчеты

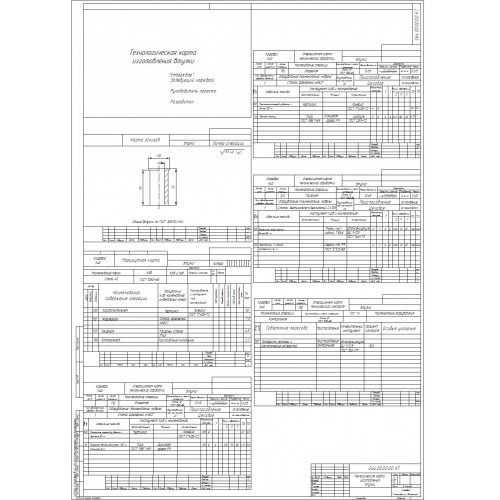

3.6 Разработка технологической карты

4. Охрана окружающей среды

4.1 Нормативные документы по охране окружающей среды

4.2 Охрана окружающей среды при смене масла

5. Безопасность жизнедеятельности

5.1 Правила техники безопасности при проведении ТО и ремонта автомобиля

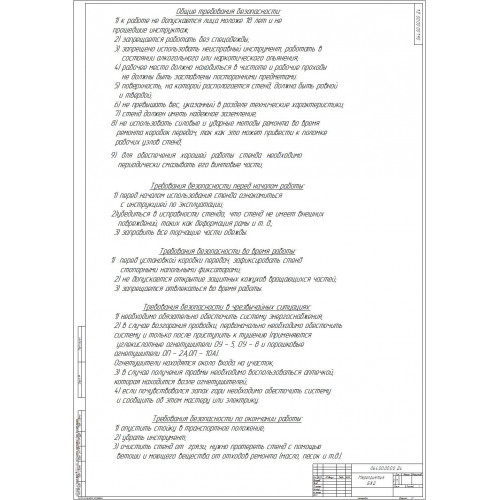

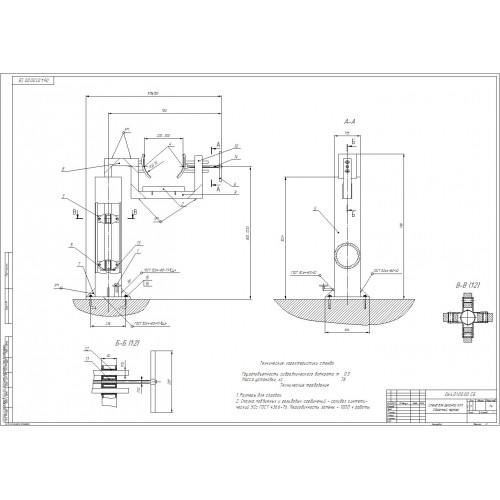

5.2 Техника безопасности при работе со стойкой для ТО и ремонта трансмиссий

5.3 Влияние работы подвески на безопасность движения

6. Определение технико-экономических показателей

6.1 Технико-экономическая оценка стенда для ремонта раздаточных коробок

6.2 Технико-экономическая оценка конструкторской  разработки

Выводы и предложения

Литература

ПРИЛОЖЕНИЯ

1 Цель проекта

Цель дипломного проекта – разработка раздаточной коробки с планетарным межосевым дифференциалом автомобиля категории N2 для улучшения проходимости, а так же разработка и внедрение технологии технического обслуживания и ремонта.

2 Краткое описание предлагаемой разработки

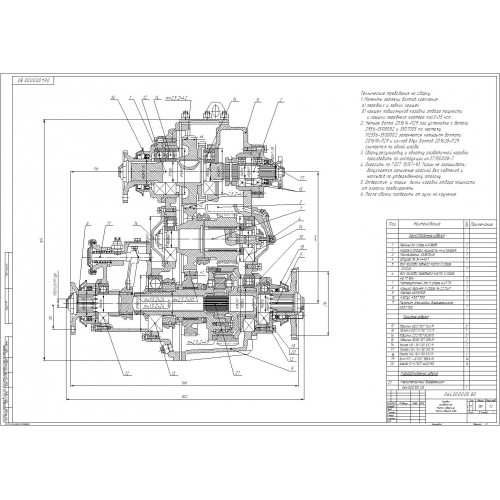

В качестве модернизации нами предложена раздаточная коробка с планетарным несимметричным межосевым дифференциалом.

Так же нами разработана технология технического обслуживания раздаточной коробки автомобиля категории N2 с подбором оборудования и расчётом стенда.

3 Сфера применения разработки

Данные разработки необходимо применять на автомобилях категории N2, которые используются для преодоления труднопроходимых мест.

4 Оценка возможности реализации разработки

Основные потребители данной разработки – предприятия и организации, устанавливающие дополнительное оборудование на автомобили категории N2.

5 Маркетинговая стратегия

Предлагаемую разработку выгодно отличают от разработок конкурентов следующие характеристики:

- разработка достаточно проста в обслуживании;

- разработка практична в работе;

- разработка боле технологична по сравнению с аналогами;

- разработка универсальна.

6. Потребность в капитальных вложениях

Затраты на изготовление конструкции модернизированной раздаточной коробки составляют 13548,6руб.

7. Обоснование экономической эффективности использования разработки

Годовой экономический эффект по разработке составил 4680,12руб. Срок окупаемости по проекту равен 1,45 года.

В данном дипломном проекте разработана кинематическая схема полноприводной трансмиссии, разработан дифференциал планетарного типа, рассчитаны основные элементы дифференциала планетарного типа, разработана операционно-технологическая карта ТО раздаточной коробки, разработан стенд для ТО и ремонта и ремонта трансмиссии, произведены прочностные расчёты наиболее нагруженных деталей стенда, разработаны мероприятия БЖД, определены технико-экономические показатели проекта.
