СОСТАВ РАБОТЫ: пояснительная записка в формате doc на 72 стр. + приложения, 10 чертежей формата А1 выполненных в программе Компас V14 и AutoCAD 2010 (представлены выше).

В данном дипломном проекте рассмотрены вопросы модернизации экскаватора ЭО-2626 на ремонтной базе предприятия ОАО «КировПассажирАвтотранс». Целью проекта является разработка дополнительного навесного оборудования для экскаватора ЭО-2626, позволяющего ему передвигаться по железной дороге. Модернизированный экскаватор по своим функциям заменяет маневренный тепловоз, может использоваться для перевозки различных грузов на крупных предприятиях, имеющих железную дорогу, так же может участвовать в построении и ремонте железно-дорожных путей.

В проекте рассмотрены вопросы безопасности жизнедеятельности, как на предприятии в целом, так и при работе на тракторе, экологической безопасности и рассчитан экономический эффект конструкторской разработки.

В заключении сделаны выводы и предложения по дипломному проекту.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Аннотация

Бизнес-справка

Введение

1 Характеристика и анализ деятельности предприятия

1.1 Краткая история предприятия

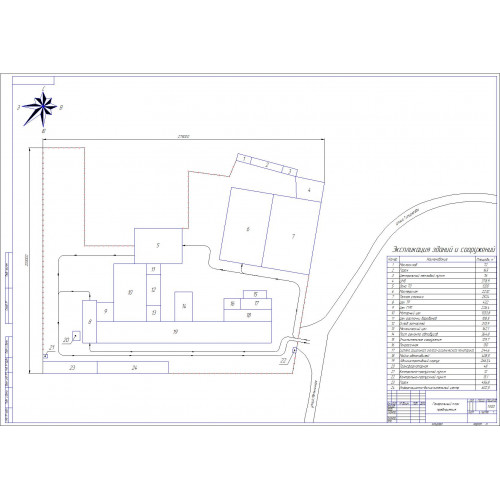

1.2 Общая характеристика предприятия

1.3 Природно-климатические условия

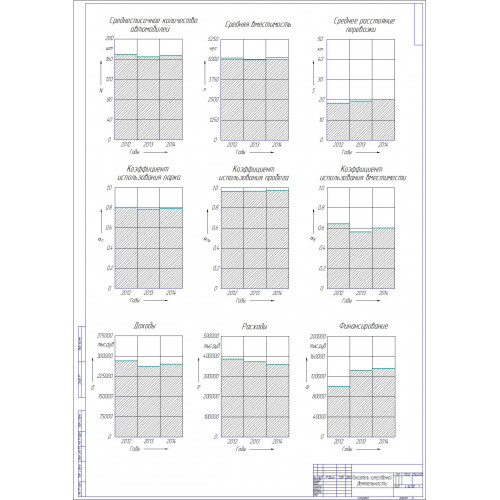

1.4 Специализация производства предприятия, состав автотранспортного парка и показатели хозяйственной деятельности

2 Исследование конструкции

2.1 Обоснование темы дипломного проекта

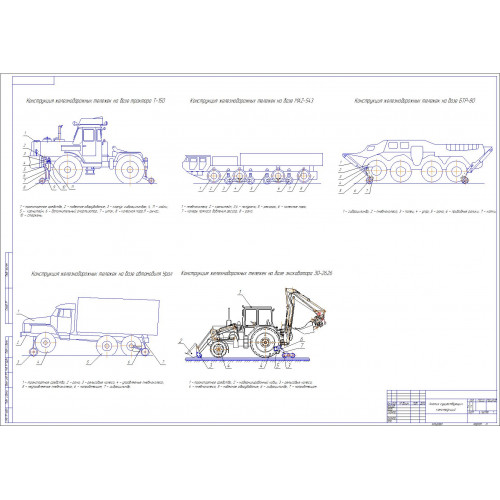

2.2 Анализ существующих конструкций

3. Конструкторская разработка

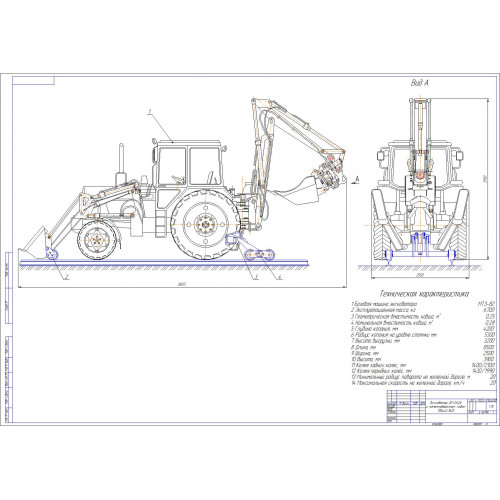

3.1 Принцип работы, общее устройство и техническая характеристика навесного оборудования.

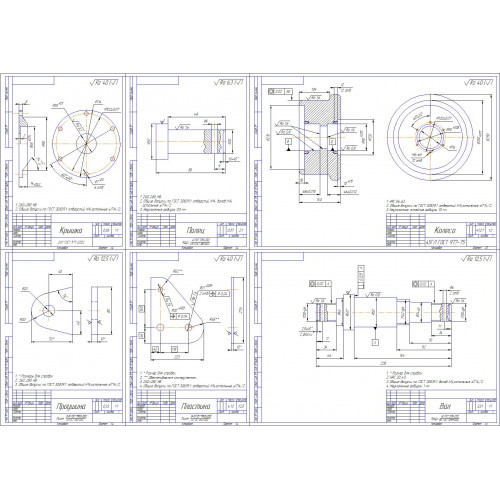

3.2 Проектный расчет модернизированного ковша

3.2.1 Расчет вала

3.2.2 Расчет пальцев на срез

3.2.3 Расчет затянутого резьбового соединения

3.2.4 Проверочный расчет сварных швов

3.2.5 Расчет подшипников

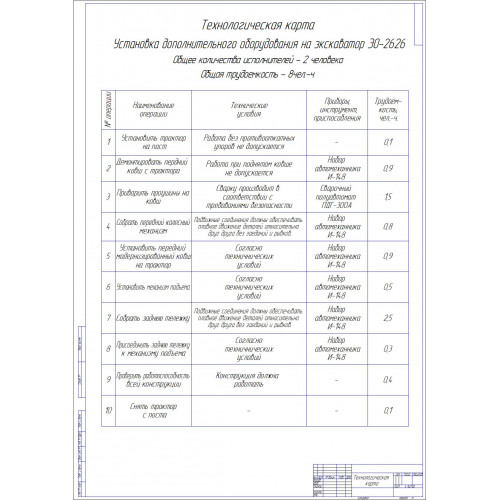

4 Составление технологической карты по установке дополнительного оборудования на экскаватор ЭО-2626

5 Экологическая безопасность

5.1 Актуальность экологической безопасности как общей глобальной проблемы

5.2 Экологическая характеристика разработки

6 Безопасность жизнедеятельности

6.1 Актуальность проблемы безопасности жизнедеятельности

6.2 Анализ состояния охраны труда и производственного травматизма в ОАО «КировПассажирАвтотранс»

6.3 Организационно-технические мероприятия по снижению уровня травматизма

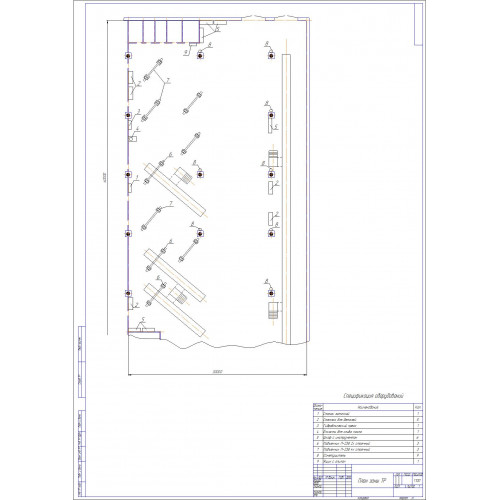

6.4 Расчёт освещения зоны ТР

6.5 Меры безопасности при модернизации и эксплуатации машинно-тракторного агрегата

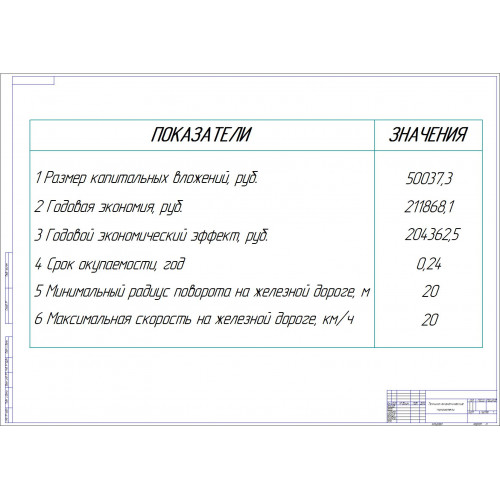

7 Технико-экономические показатели

Заключение

Список литературы:

Приложения

1 Цель проекта.

Модернизация навесного оборудования для экскаватора ЭО-2626 для работы на железной дороге.

2 Краткое описание предлагаемой рынку разработки.

Конструкция навесного оборудования предназначено для использования экскаватора ЭО-2626 на железной дороге.

Конструкция позволяет перемещения, как по автодорогам, так и по железнодорожным путям.

Устройство навесного оборудования отличается высокой надежностью, простотой конструкции и малыми затратами труда при изготовлении.

В конструкции навесного оборудования возможны доработки и изменения. Предлагаемый вариант не является окончательным.

3 Сфера применения разработки.

Разработка позволяет экскаватор ЭО-2626 поставить на железнодорожный путь, где данная машина может выполнять ремонтные работы по восстановлении или постройки новых веток. Так же данный экскаватор можно применить на крупных предприятиях взамен тепловоза, для перемещения различных грузов по железной дороге на территории предприятия.

4 Новизна разработки.

Данная модернизация позволяет значительно снизить затраты в железнодорожном хозяйстве, а так же на крупных предприятиях.

5 Оценка возможности реализации разработки.

Основными потребителями модернизированного экскаватора могут стать железнодорожники. Так как в железнодорожном хозяйстве дешевле проводить ремонты и строить новые пути мобильной техникой. Так же его могут использовать и на крупных предприятиях имеющих железную дорогу на своей территории, так как экскаватор намного дешевле в эксплуатации и в ремонте, чем тепловоз, и может выполнять те же функции.

6 Маркетинговая стратегия.

Предлагаемую разработку выгодно отличают от разработок конкурентов следующие характеристики:

-базовая модель – экскаватор;

-простота конструкции;

-высокая надежность;

-относительно низкая цена.

Маркетинговая стратегия заключается в предложении установки по доступной цене.

7 Потребность в капиталовложениях.

 Капитальные вложения в проекте связанны с изготовлением опытного образца. Они составляют 50037,3 руб.

8 Обоснование экономической эффективности использования разработки.

Годовая экономия эксплуатационных затрат от использования предлагаемого устройства составляет  руб. Срок окупаемости капитальных вложений 0,24 года.
