СОСТАВ РАБОТЫ:

пояснительная записка в формате doc на 79стр,

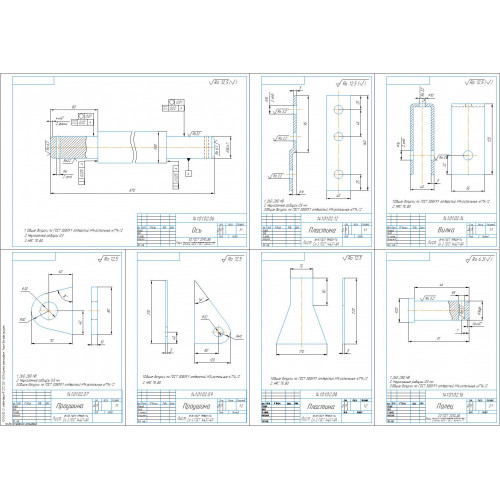

10 чертежей выполненных в программе Компас V19 и AutoCAD 2018 (представлены выше),

патентная справка,

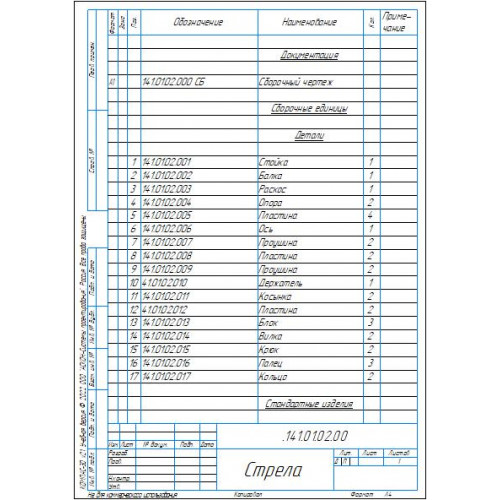

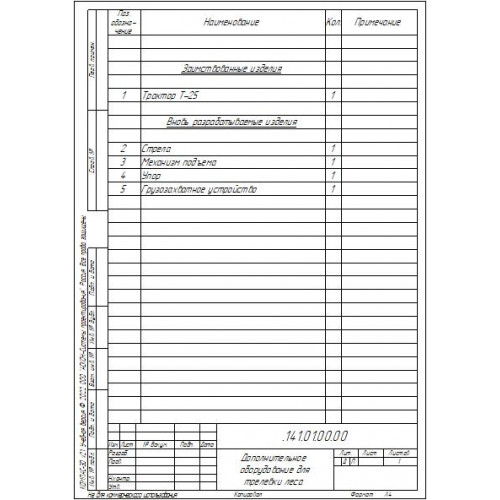

спецификации.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

ВВЕДЕНИЕ

1 Характеристика и анализ хозяйственной деятельности в СПК (колхозе) «Маяк» Подосиновского района

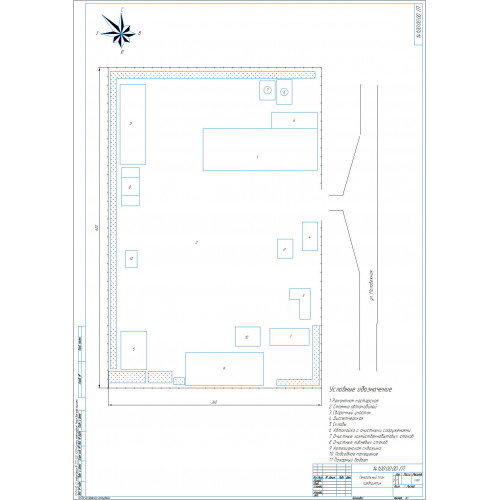

1.1 Характеристика СПК (колхоза) «Маяк» Подосиновского района

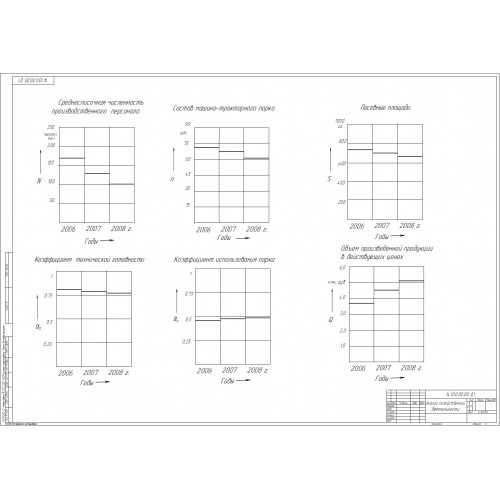

1.2 Анализ хозяйственной деятельности СПК  (колхоза) «Маяк

1.3 Уровень механизации животноводства

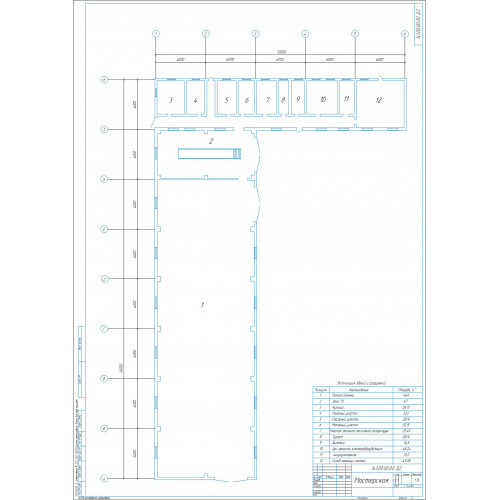

1.4 Характеристика ремонтных мастерских, автопарка и машино-тракторного парка (МТП)

2 Обзор конструкций

2.1 Обоснование темы дипломного проекта

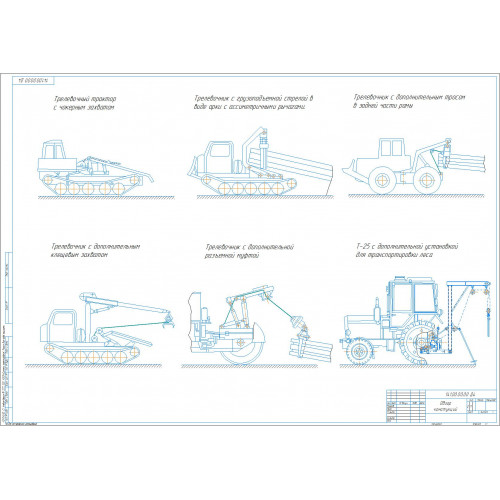

2.2 Обзор существующих конструкций

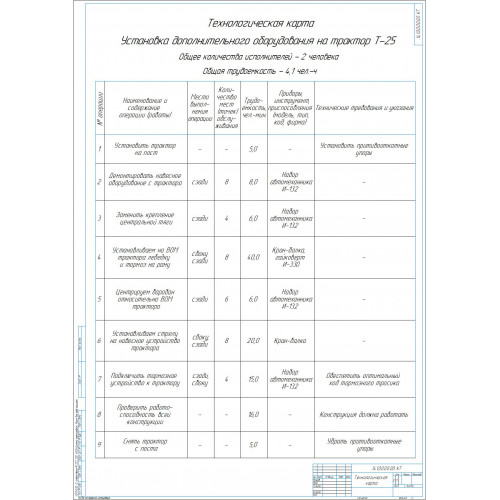

3. Технологический расчет операции

3.1 Описание конструкции

3.2 Технологический расчет транспортно погрузочной операции

4 Конструкторская разработка

4.1 Определение продольной устойчивости трактора

4.2 Расчет подъемного устройства

4.2.1 Выбор каната

4.2.2 Определение размеров блоков и барабана

4.2.3 Выбор тормоза

4.3 Расчёт металлоконструкции крана

4.3.1 Расчёт стрелы

4.3.2 Расчёт раскоса

4.3.3 Расчёт стойки крана

4.4 Расчет сварных соединений электродуговой сваркой

4.5 Расчет резьбовых соединений

4.5.1 Расчет резьбового соединения крепления каната

5 Безопасность жизнедеятельности

5.1 Актуальность проблемы безопасности труда

5.2 Анализ производственного травматизма

5.3 Организационно – технические мероприятия по обеспечению безопасности труда

5.4 Меры безопасности при эксплуатации машинно-тракторного агрегата

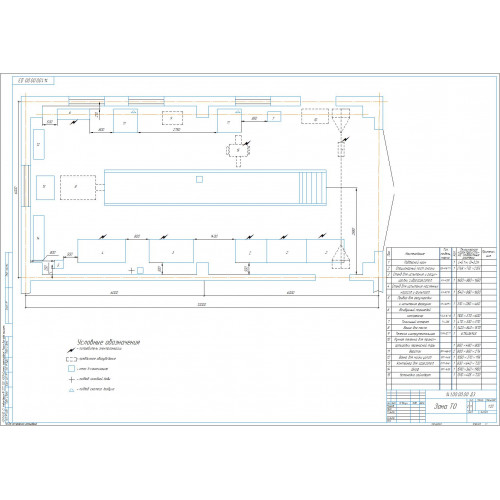

5.5 Расчет и обоснование системы освещения участка ТО

6 Экологическая безопасность

6.1 Экологическая характеристика с.-х. производственного кооператива (кол-хоза) «Маяк»

6.2 Экологическая оценка машины для бесчокерной трелевки леса на базе трактора Т-25

7 Технико-экономическая эффективность конструкторской разработки

7.1 Расчет массы и стоимости конструкции

7.2 Расчет  технико-экономических показателей эффективности  конструкции

Заключение

Литература

Цель проекта. Увеличение производительности трактора Т -25А на транспортировке леса с дополнительным оборудованием, установленном на задней навесной системе трактора.

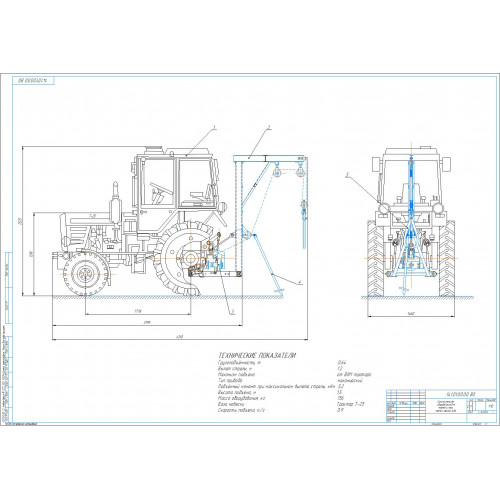

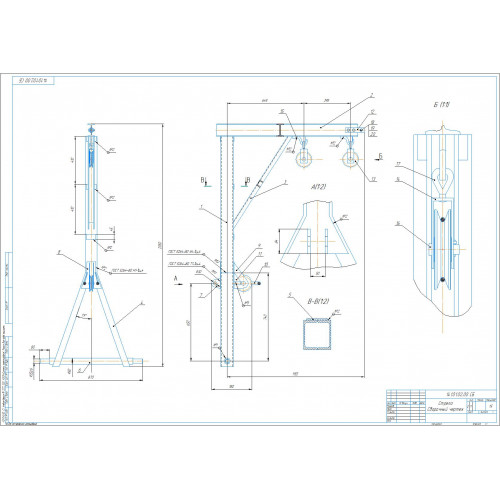

Краткое описание предлагаемой рынку разработки. Трелевочное оборудование установлено на задней полураме трактора. Подъёмная часть состоит из присоединенной к навеске трактора стрелы. Стойка крана представляет собой сварную конструкцию, состоящую из двух швеллеров сваренных встык (квадратная труба) и соединительных планок.

Стойка крана крепится на заднюю навеску трактора по трёхточечной схеме. Вся грузовая нагрузка и вес крана воспринимаются продольными тягами навески трактора, а центральная тяга навески удерживает стойку в вертикальном положении.

Кроме этого установлен подъемный механизм, состоящий из лебедки, работающей от ВОМ трактора, и тормозного устройства.

Рабочим органом погрузчика является вилочный захват. Подъём груза осуществляется лебедкой. Погрузочное оборудование состоит из деталей, имеющихся в каждом хозяйстве, не требующее сложного технологического оборудования для сборки.

Сфера применения разработки. Разработка предназначена для внедрения в хозяйства, занимающиеся заготовкой леса в небольших объёмах.

Благодаря простоте конструкции и относительно невысокой стоимости она может найти применение в любом хозяйстве.

Оценка возможности реализации разработки. Основные потребители предлагаемого фронтального погрузчика являются сельскохозяйственные и промышленные предприятия, имеющие комплекс тракторного и автомобильного парка для заготовки леса. Серийное производство данной установки можно организовать на базе ремонтного предприятия или силами хозяйства.

Маркетинговая стратегия (преимущества, позволяющие выгодно реализовать разработку). Предлагаемую разработку выгодно отличают от разработок конкурентов следующие характеристики:

-малые габариты;

-меньшая металлоемкость;

-простота конструкции;

-высокая надежность;

-относительно низкая цена.

Маркетинговая стратегия заключается в предложении установки по доступной цене или предложении чертежей и документации для создания.

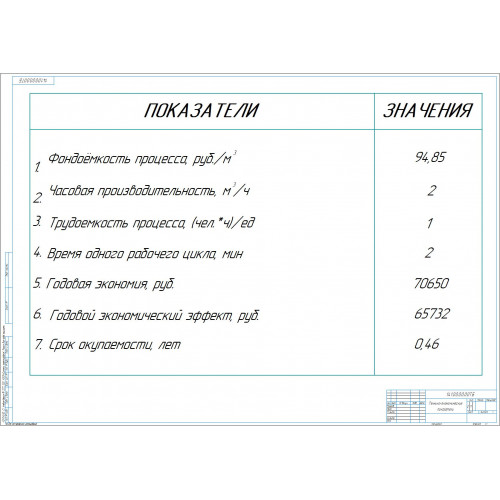

Потребность в капитальных вложениях (затраты на внедрение установки). Капитальные вложения в проект, связанные с изготовлением опытного образца составляют 32787 руб.

Обоснование экономической эффективности использования разработки. Годовая экономия эксплуатационных затрат от использования предлагаемой установки составляет 70650 руб. Срок окупаемости капитальных вложений  0,46 лет.
