СОСТАВ РАБОТЫ: пояснительная
записка в формате doc,
4 чертежа выполненных в программе Компас V19 и AutoCAD 2018 (представлены
выше), спецификации.
СОДЕРЖАНИЕ
ГРАФИЧЕСКОЙ ЧАСТИ:
|

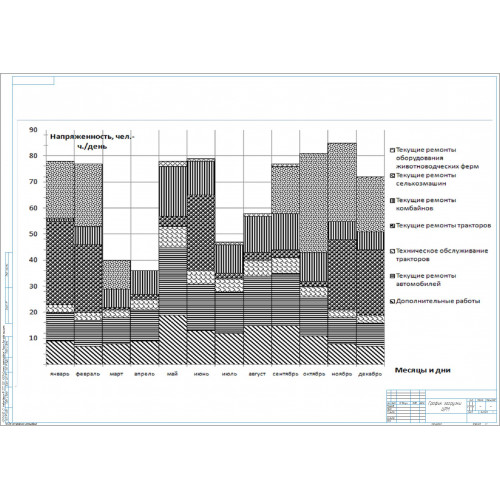

1. График
загрузки ЦРМ |
1 лист ф.
А1 Компас V19, AutoCAD 2018 |
|

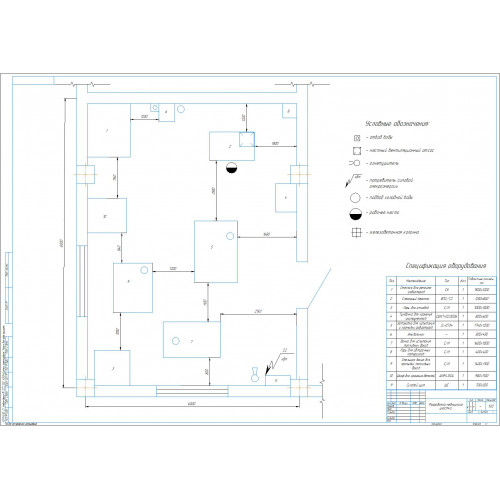

2. Планировка
медницкого участка |
1 лист ф.
А1 Компас V19, AutoCAD 2018 |
|
3. Приспособление
для гибки и резки трубопроводов. Сборочный чертеж |
1 лист ф.
А1 Компас V19, AutoCAD 2018 |
|
4. Рабочие
чертежи приспособления. Деталировка |
1 лист ф.
А1 Компас V19, AutoCAD 2018 |
|
5.
Спецификация на сборочный чертеж приспособления |
1 лист ф.
А4 Компас V19, AutoCAD 2018 |
|
6. Спецификация
оборудования медницкого участка |
1 лист ф.
А4 Компас V19, AutoCAD 2018 |
СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ
ЗАПИСКИ:
|
Введение……………………………………………………………………… |
|
1. Исследовательская
часть…………………………………………………... |
|
1.1 Исходные данные……………. ………………........................................... |
|
1.2 Характеристика РОБ согласно типового
проекта ЦРМ……………….. |
|
2. Технологическая
раздел……………………………………………………. |
|
2.1
Определение количества плановых ремонтов и номерных ТО для
тракторов……………………….……………………………………………. |
|
2.2
Определение количества ремонтов для комбайнов и сельскохозяйственных
машин……………………………………..……...... |
|
2.3
Расчёт трудоёмкостей текущих ремонтов для тракторов…………….. |
|
2.4 Расчёт трудоёмкостей текущих ремонтов для
комбайнов и сельскохозяйственных машин ……………………………………………… |
|
2.5 Расчёт трудоёмкостей текущих ремонтов для
автомобилей ………… |
|
2.6 Расчёт трудоёмкостей текущих ремонтов для
оборудования животноводческих ферм ……………………………………………………. |
|
2.7
Определение годовой загрузки службы мастера наладчика………… |
|
2.8
Распределение ремонтов и ТО по месту их проведения……………… |
|
2.9
Составление годового плана загрузки ЦРМ хозяйства……………… |
|
2.10
Расчет штата работников ЦРМ……………………………………….. |
|
3. Организационная
часть…………………………………………………….. |
|
3.1 Назначение участка, виды выполняемых работ………………………… |
|
3.2 Технологический процесс выполняемых
работ на участке……………. |
|
3.3 Режим труда и отдыха на
участке………………………...……………… |
|
3.4 Подбор технологического оборудования на
участке…………………… |
|
3.5 Расчет площади
участка…………………………………………………... |
|
3.6 Требования к компоновке участка……………………………………….. |
|
4. Конструкторская
часть…………………………………………………….. 4.1 Назначение и область применения
разрабатываемой конструкции…... 4.2 Обзор существующих аналогичных
конструкций……………………... 4.3 Описание устройства и работы
конструкции………………………….. 4.4 Правила эксплуатации и
обслуживания………………………………… 4.5 Расчет на прочность деталей, работающих
в напряженных условиях... 5. Охрана труда и
природы…………..………………………………………. 5.1 Охрана труда
………………..……………………………………...…….. 5.2 Охрана природы ………………..………………………………………... 6. Экономическая
часть.…………………………………………………….... Заключение…………………………………………………………………….. Литература…………………………………………………………………….. Приложения…………………………………………………………………… |
Дипломный проект выполнен на тему «Планирование
ремонтно – обслуживающих воздействий машинно – тракторному парку с разработкой
технологической планировки медницко - жестяного участка».
В дипломном проекте:
- определили количество плановых ремонтов и номерных
ТО для тракторов, комбайнов и СХМ;
- рассчитали
трудоёмкость текущих ремонтов для тракторов, комбайнов и СХМ, автомобилей и для
оборудования животноводческих ферм;
- определили годовой запас загрузки службы
мастера-наладчика;
- распределили ремонт и ТО по месту их проведения;
- составили годовой план загрузки ЦРМ хозяйства;
- рассчитали штат работников ЦРМ;
-подобрали оборудование и рассчитал потребную площадь
производственного участка.
- построили годовой график загрузки ЦРМ на 75
тракторов ТП № 816-1-172.85, а также построил план участка с расстановкой
оборудования.
В
конструкторском разделе разработано приспособление для гибки и резки
трубопроводов. Разработанная конструкция приспособления предназначена
для гибки и резки медных трубопроводов.
Краткая характеристика:
Тип – ручное, стационарное, резка
трубопроводов – пневмопривод;
Габаритные размеры, мм –
360х158х188;
Масса, кг – 15.
Раздел
«Охрана труда и окружающей среды дает общую характеристику организации работ по
охране труда. В нем определены основные негативные производственные факторы, их
источники, описаны рекомендации по мерам электро-безопасности и пожарной
безопасности.
В экономической
части рассчитаны основные затраты и дано экономическое обоснование
рентабельности проекта.
Проделанные
расчеты, выбранный метод организации работ на участке и принятые планировочные
решения позволяет более эффективно использовать подобранное оборудование,
повысит производительность и качество работ, приведет к снижению материальных
затрат, времени простоя подвижного состава в ремонте.
ВКР НА ТЕМУ: ПЛАНИРОВАНИЕ ПРОВЕДЕНИЯ ТО И ТР НА ПРЕДПРИЯТИИ С РАЗРАБОТКОЙ ТЕХНОЛОГИЧЕСКОЙ ПЛАНИРОВКИ МЕДНИЦКОГО УЧАСТКА.
- Код работы: 0011481
- Наличие: Есть в наличии
-
800р.
