СОСТАВ РАБОТЫ: пояснительная записка в формате doc на 72 стр. + Приложения, 6 чертежей формата А1 выполненных в программе Компас V23 и AutoCAD 2023 (представлены выше).

Исходные данные даны по примерным показателям для условий Кировской области, расчёты приведены в виде таблиц, находящихся в работе. Текст записки сопровождается рисунками.

Представлена конструкторская разработка, которая включает технологический, энергетический и ряд прочностных расчетов по водокольцевому вакуумному насосу.

Дано технико-экономическое обоснование конструкторской разработки и проекта в целом.

Конструкторская разработка включает технологический, кинематический, энергетический, прочностные расчеты.

В ВКР освещены вопросы безопасности жизнедеятельности и экологической безопасности, где представлены меры безопасности при работе на машинах, экологически чистые способы работы, а также проведен расчет технико-экономических показателей.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Аннотация

Введение

1 Состояние вопроса, анализ и задачи выпускной квалификационной работы (ВКР)

1.1 Доильные аппараты

1.2 Доильные установки

2 Расчетно-технологическая часть ВКР

2.1 Выбор технологии доения, доильной установки и доильного аппарата

2.2 Технологический расчет и выбор машин и оборудования

2.3 Технологический расчет охладителей молока и пастеризационной установки

2.4 Графики работы и загрузки оборудования, потребления энергии

3 Конструкторская разработка

3.1 Обзор научной и патентной литературы

3.2 Технологический расчет вакуумного насоса

3.3 Энергетический расчет вакуумного насоса

3.4 Расчет вала насоса на прочность

3.5 Расчет подшипников

3.6 Расчет шпоночных соединений

4 Производственная и экологическая безопасность

4.1 Безопасность жизнедеятельности

4.1.1 Актуальность темы

4.1.2 Расчёт поворота трактора с кормораздатчиком

4.1.3 Требования безопасности при работе на доильной установке

4.1.4 Производственная гимнастика

4.2 Экологическая безопасность

4.2.1 Актуальность темы для инженера

4.2.2 Экологическое описание конструкторской разработки

5 Технико-экономические показатели

5.1 Технико-экономические показатели проекта

5.2 Технико-экономические показатели конструкторской разработки

Заключение

Список литературы

Приложения

Вакуумная система доильной машины включает в себя источник и регулятор вакуума, выравниватель пульсаций и вакуумную трубопроводную сеть с вакуумметрами. Источником вакуума служат различные по конструкции вакуумные насосы, приводимые в действие от электродвигателей или двигателей внутреннего сгорания, входящих в комплект некоторых типов доильных установок. Такие установки обычно применяют в пастбищных условиях.

Воздушные насосы делятся на ротационные, поршневые, и инжекторные. Ротационные насосы в свою очередь подразделяются на лопастные, водокольцевые, коловратные и другие.

В доильных установках применяют ротационные, лопастные и водокольцевые вакуумные насосы.

Ротационный вакуумный насос, представленный на рисунке 8.1а, состоит из цилиндрического корпуса, внутри которого вращается ротор 3, расположенный эксцентрично относительно оси корпуса. В роторе имеются четыре паза, в каждом из которых свободно перемещается поперек паза текстолитовая лопатка 5. При вращении ротора лопатки перемещаются по внутренней поверхности корпуса 4 и за счет эксцентричного размещения ротора то выходят из его пазов, то погружаются в них. При этом изменяется объем пространства между двумя рядом расположенными лопатками. Этот объем, начиная от наименьшего зазора между корпусом и ротором, за один оборот ротора сначала увеличивается, благодаря чему создается разряжение между соседними лопатками на стороне всасывания, а затем уменьшается. Поступающий из вакуумной системы доильной установки воздух сжимается и под давлением выталкивается через выхлопную трубу 1 в глушитель. По этому принципу действуют все ротационные насосы.

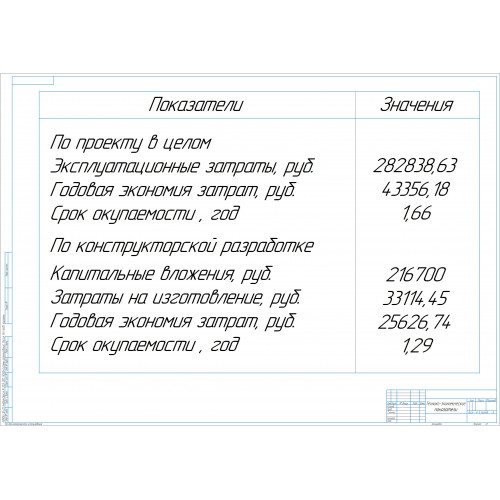

Предложенная в дипломном проекте конструкторская разработка позволит обеспечить более полное выдаивание коров за счет стабильности вакуума, а так же снизить затраты на техническое обслуживание. Годовая экономия от использования водокольцевой вакуумной установки составит 2562,74 рублей, а срок окупаемости капитальных вложений составит 1,29 года.
