СОСТАВ РАБОТЫ: пояснительная записка в формате doc на 58 стр. + приложения, 6 чертежей формата А1 выполненных в программе Компас V23 и AutoCAD 2023 (представлены выше).

По приведенному анализу и требованиям к процессу отопления и системе микроклимата следует, что цель это повышение продуктивности животных за счёт создания комфортных условий. В связи с этим сформулированы следующие задачи:

– провести обзор технологий и машин для обеспечения микроклимата, которые полностью отвечают зоотехническим требованиям;

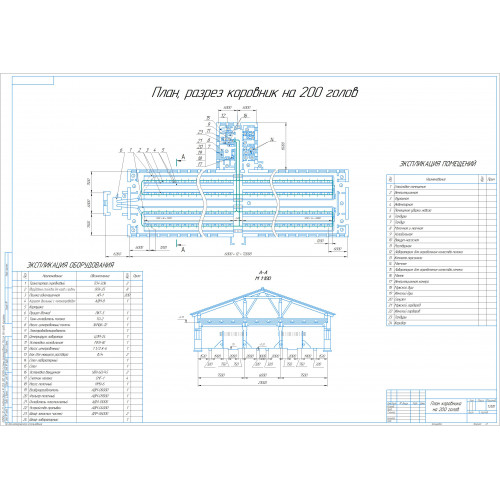

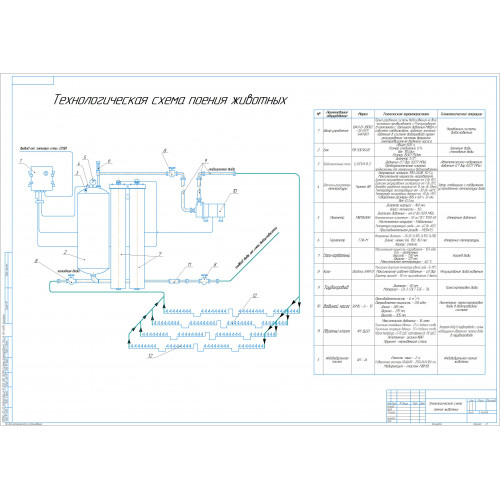

– произвести расчёт поголовья и спроектировать ферму для содержания 200 голов крупного рогатого скота, а также провести технологический расчёт водоснабжения, для определения необходимого воздухообмена, при этом оценить энергетическую мощность;

– разработать конструкцию нагревателя воды, способной эффективно работать, провести необходимые кинематические, энергетические и прочностные расчёты;

– предложить мероприятия, обеспечивающие безопасность и защиту людей при эксплуатации установки; провести расчёт технического мероприятия; оценить разработанную установку с экологической точки зрения, а именно влияния её на окружающую среду;

– провести технико-экономический расчёт затрат на изготовление установки, и оценить предложенную новую технологию.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Введение

1 Состояние вопроса, анализ и задачи ВКР

1.1 Обзор научно-технической литературы по технологии процесса

1.1 Обзор научно-технической литературы по технологии процесса

1.2 Цели и задачи исследования

2 Технологический расчёт и выбор оборудования

2.1 Расчёт объёма

3 Конструкторская разработка

3.1 Обзор и анализ существующих конструкций

3.2 Краткое описание проектного решения

3.3 Технологические расчеты

3.3.1 Расчет теплообменника

3.3.1 Раcчет электрода

3.4 Инженерные расчеты проектируемой разработки

3.4.1 Расчет сварочных швов

3.4.2 Расчет резьбовых соединений

4 Производственная и экологическая безопасность

4.1 Безопасность жизнедеятельности

4.1.1 Актуальность темы

4.1.2 Расчёт заземления

4.1.3 Требования безопасности при работе с водонагревателем

4.2. Экологическая безопасность

4.2.1 Актуальность экологической безопасности

4.2.2 Экологическая безопасность конструкторской разработки

5 Технико-экономические показатели

5.1 Технико-экономические показатели конструкторской разработки

Заключение

Список литературы

Приложения

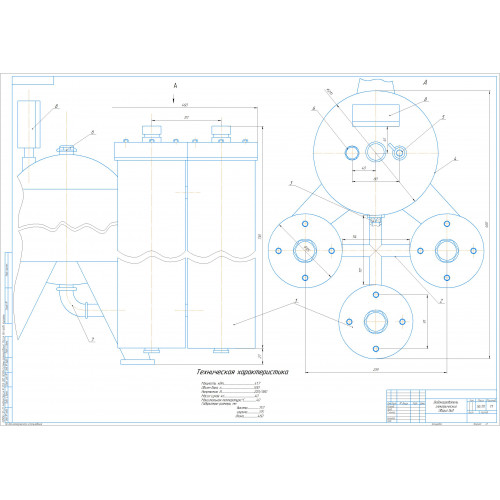

Водонагреватель состоит из трех стаканов и компенсационной камеры (ресивер) соединенных между собой герметично перепускными и компенсационными трубками.

Компенсационная камера имеет предохранительный клапан 6, который предохраняет от повышения давления в камере (не более 0,07 мПа).

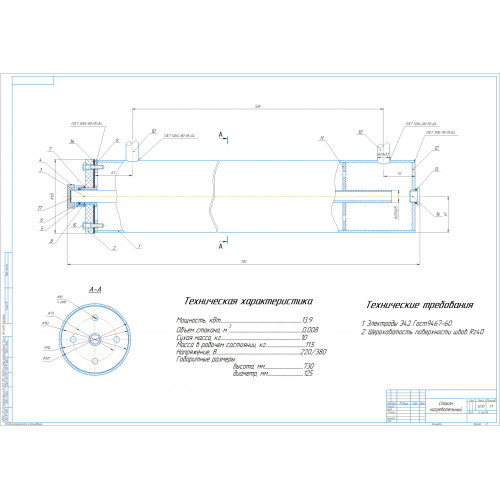

Нагревательный стакан представляет собой отрезок трубы Ø121 мм, длиной 0,7 м, закрытый заглушкой, а сверху с помощью фланца, приваренного на 1 мм ниже края трубы, к которому крепится текстолитовая крышка, сквозь которую проходит фиксатор с электродом. Электрод изготовлен из трубы Ø 21 мм (1 г) длиной 0,68 м. Фиксатор обеспечивает вертикальное перемещение электрода и герметичность нагревательного стакана. Перемещением электрода регулируется сила тока. В компенсационной трубке имеется жиклер, внутренний диаметр которого 0,80 мм.

При подключении водонагревателя в сеть, необходимо, чтобы корпус водонагревателя был заземлен. Ток, проходя через воду, нагревает ее. Выделяющиеся пары нагревают стенки нагревательных стаканов, а они в свои очередь отдают тепло воде в баке. При кипении давление в нагревательных стаканах повышается и вытесняет воду в компенсационную камеру, при этом часть электродов оголяется и ток уменьшается. Вода, попавшая в компенсационную камеру, охлаждается, при этом давление в нагревательных стаканах уменьшается за счет охлаждения стенок водой в нагревательной ёмкости и пар конденсируется. Затем вода из ресивера переходит в нагревательные камеры, электрод снова закрывается водой до определенного уровня и ток повышается.

1. Согласно теме проектирования, произведены расчёты для создания водоснабжения в животноводческом помещении с использованием индукционного нагревателя, выбрано технологическое оборудование.

2. Использование такого нагревателя позволит снизить электрическую нагрузку и понизить использование электрической энергии для отопления животноводческого помещения.

3. Разработана конструкторская разработка – индукционный нагреватель воды, которая позволит сэкономить 48% электрической энергии для создания необходимой температуры воды в животноводческом помещении. Усовершенствованием является в модернизации и усовершенствовании проточного индукционного водонагревателя.

4. Рассмотрены вопросы безопасности жизнедеятельности при работе с конструкторской разработкой, рассчитано заземляющее устройство. Также рассмотрен жизненный цикл конструкторской разработки и ее влияние на окружающую среду.

5. Годовой экономический эффект составит Эг=244831,24 руб. Стоимость изготовления составляет См=111967,58 руб., а срок окупаемости дополнительных капиталовложений на внедрение конструкторской разработки составит Т=0,45 года.
