На формате А1 в
программе Компас V21
и AutoCAD выполнены чертежи радиально-поршневого насоса.
СОДЕРЖАНИЕ
ГРАФИЧЕСКОЙ ЧАСТИ:
|

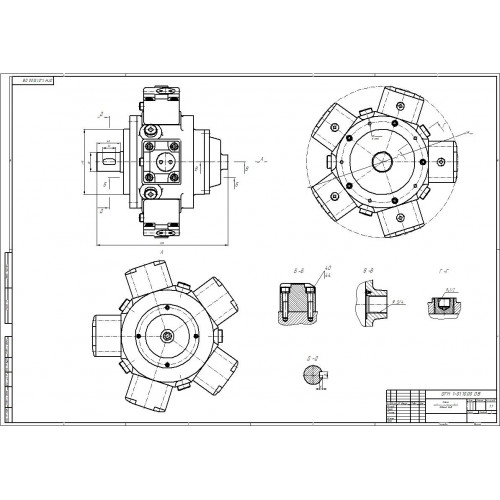

1. Общий
вид радиально-поршневого насоса |
1 лист ф.
А1 Компас V21, AutoCAD |
|

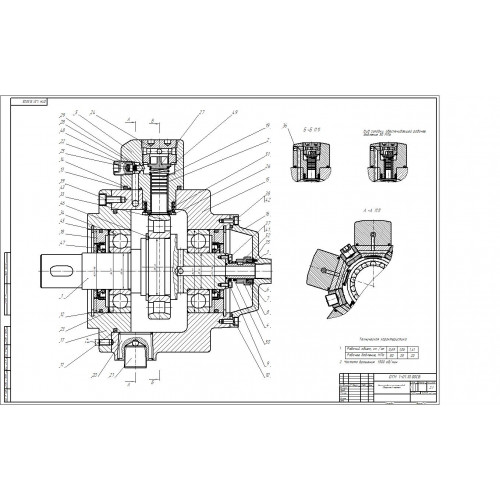

2. Насос
радиально-поршневой. Сборочный чертеж |
1 лист ф.
А1 Компас V21, AutoCAD |
|

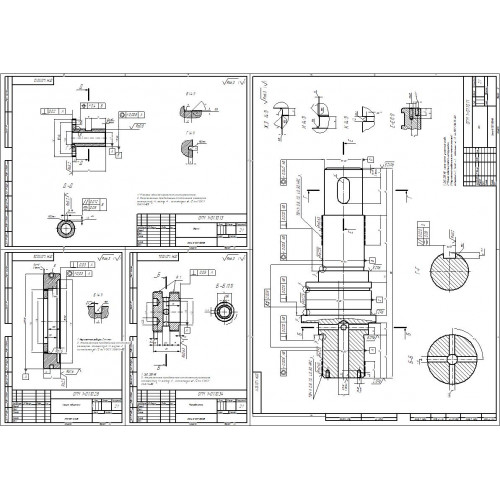

3. Рабочие
чертежи деталей. Деталировка |
1 лист ф.
А1 Компас V21, AutoCAD |
|

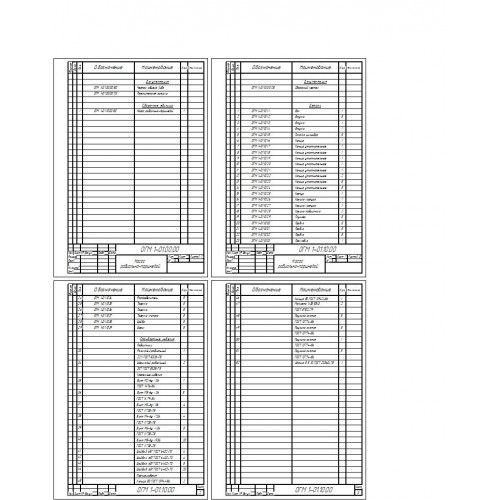

4. Спецификация
на общий вид насоса |
1 лист ф.
А4 Компас V21, AutoCAD |
|
5.
Спецификация на сборочный чертеж |
3 листа ф.
А4 Компас V21, AutoCAD |
Чертежи радиально-поршневого насоса
- Код работы: 0055024
- Наличие: Есть в наличии
-
300р.
