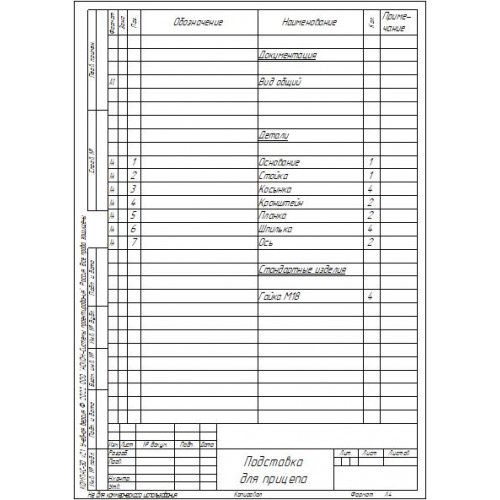

СОСТАВ РАБОТЫ: пояснительная записка в формате docx, 2 чертежа формата А1 выполненных в программе Компас V19 и AutoCAD 2018 (представлены выше), спецификация.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Конструкторская часть

1.1. Описание устройства и принципа работы конструкции

1.2. Технология изготовления деталей конструкции

Список литературы

Разработана подставка для самосвальных тракторных прицепов 2ПТС-4, ПСЕ-12,5, ГКБ-819, разбрасывателей органических удобрений.

Подставки позволяют устранить весовые нагрузки при установке на хранение указанных сельхозмашин на машинных дворах хозяйств, бригадных станах и в полевых условиях. Их прикрепляют к раме машины, и они могут быть использованы в любое время.

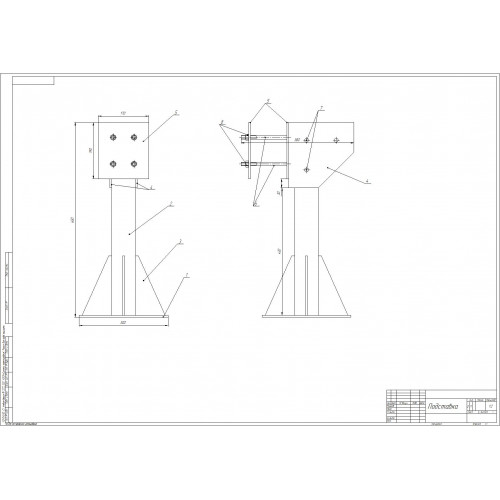

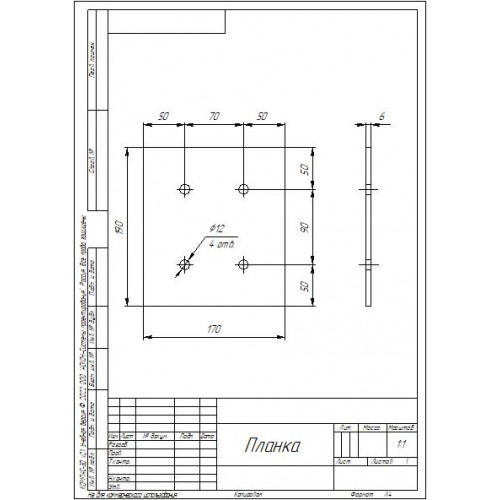

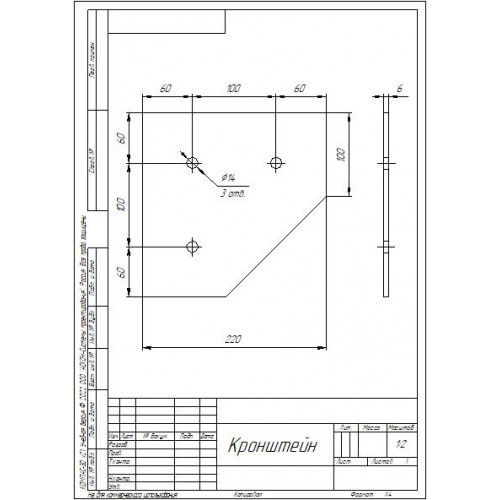

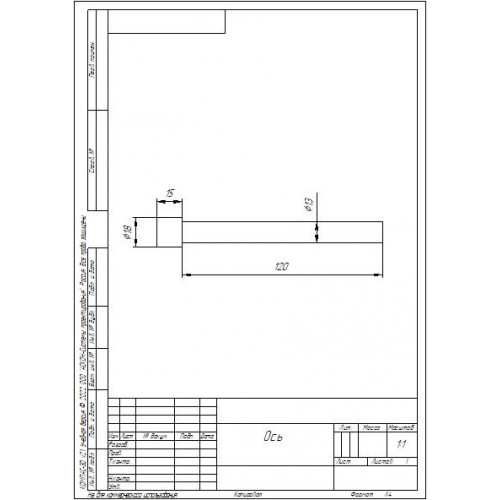

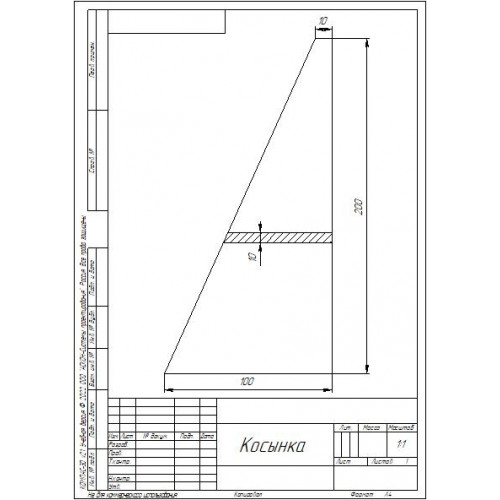

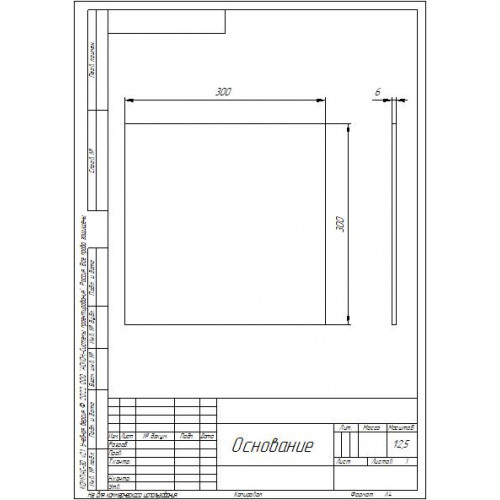

Подставка состоит из стойки, оси, служащей для фиксации стойки в рабочем или транспортном положении, и кронштейна, шарнирно соединённого осью со стойкой. Кронштейн крепится к раме прицепа шпильками, планкой и гайками.

Устанавливают прицепы на подставки так: на переднюю и заднюю поперечины рамы прикрепляют по 2 подставки. Прицеп подсоединяют к транспортному средству и подают назад до тех пор, пока стойки не займут вертикального положения, а прицеп окажется вывешенным на подставках. После чего стойку фиксируют с помощью оси и пружинного шплинта.

Снимают прицеп с подставок в обратной последовательности. Для установки подставок в транспортное положение стойки поднимают вверх в горизонтальное положение. Время установки и снятия с подставок не более 4 мин.
