СОСТАВ РАБОТЫ: пояснительная записка в формате doc, 2 чертежа формата А1 выполненных в программе Компас V19 и AutoCAD 2018 (представлены выше), спецификация на сборочный чертеж разработки.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

1. КОНСТРУКТОРСКИЙ РАЗДЕЛ

1.1 Назначение и область применения разрабатываемой конструкции

1.2 Обзор существующих аналогичных конструкций и обоснование выбора предлагаемой конструкции

1.3 Описание устройства и работы конструкции

1.4 Правила эксплуатации и обслуживания

1.5 Расчет на прочность деталей, работающих в напряженных условиях

ЛИТЕРАТУРА

Разработанная конструкция поста предназначена для выполнения работ по газовой сварке и представляет собой тележку для двух баллонов с кислородом и ацетиленом.

Краткая характеристика:

Тип – механическое, перекатное;

Габаритные размеры, мм – 350х590х1520;

Масса, кг – 18.

В настоящее время подобных конструкций постов большое количество, но все они являются готовой продукцией и стоимость их велика. Данная тележка упрощена в конструкции, что снижает ее себестоимость изготовления и никак не влияет на выполнение работ.

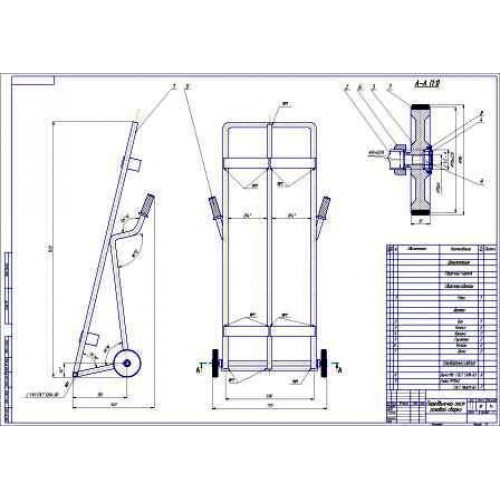

Пост состоит из рамы в которую укладываются баллоны с газом. Рама имеет две рукоятки для удобства транспортирования тележки.  Перемещение поста облегчается колесами с шинами. Колеса  вращаются на валу, который фиксируется от перемещения внутри рамы колпаками. Крепление колес закрываются крышками.
