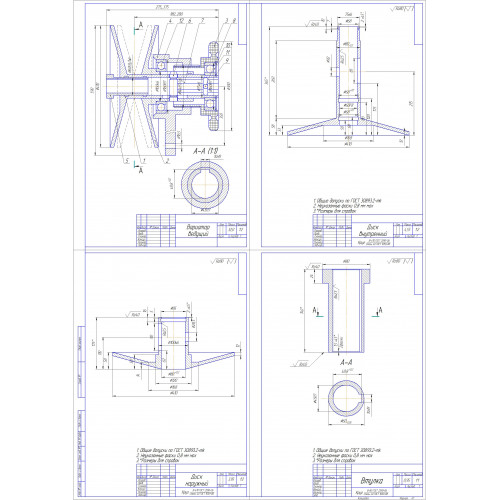

СОСТАВ РАБОТЫ: пояснительная записка в формате doc. + приложения, 5 чертежей формата А1 выполненных в программе Компас V14 и AutoCAD 2010 (представлены выше).

1. Цель проекта. Разработка средств механизации погрузки, транспортировки, приготовления и раздачи грубых кормов, а также внесения подстилки на фермах крупного рогатого скота.

2. Краткое описание предлагаемой рынку разработки.

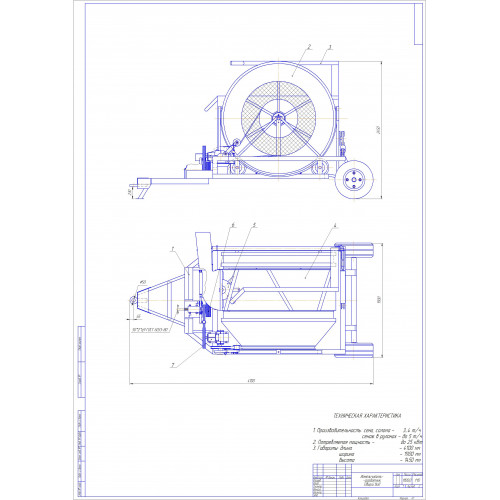

Предлагаемый мобильный измельчитель-раздатчик является аналогом измельчителя-раздатчика, разработанного сотрудниками кафедры ТЭО Вятской ГСХА. Предлагаемый измельчитель-раздатчик, как и его аналог, имеет раму с опорными колесами, позволяющими перемещаться в агрегате с колесным трактором и гидроборт для механизации загрузки рулонов грубых кормов в измельчитель. На раме установлен питающий бункер с горизонтальной осью вращения. Измельчение грубых кормов осуществляется молотковым ротором, окруженным спиральным корпусом с дефлектором, позволяющим направлять измельченный корм от ротора в кормушку (режим раздачи кормов) или в стойло (при внесении подстилки). Привод молоткового ротора и бункера осуществляется от вала отбора мощности (ВОМ) трактора.

В ходе эксплуатации подобного мобильного измельчителя (аналога) с приводом питающего бункера от гидромотора были выявлены недостатки: высокая стоимость гидромотора (20% стоимости всей машины) и невозможность использования его в агрегате с тракторами Т-40. Причина этого – на тракторах Т-40 установлен один гидравлический насос, обеспечивающий работу одновременно гидравлической системы и гидроусилителя рулевого управления. В этом случае при движении агрегата (раздача корма, внесение подстилки) большая часть потока масла расходуется на гидроусилитель рулевого управления, оставшейся гидравлической мощности на привод бункера практически не остается. Предлагаемая в данном дипломном проекте машина лишена этого недостатка, так как привод бункера осуществляется от вала отбора мощности трактора и таким образом может успешно агрегатироваться с колесными тракторами класса 0,9 и выше (Т-40А(АМ)), МТЗ-80(82). Это позволяет значительно расширить сферу его использования – от частных и фермерских хозяйствах, где доля тракторов Т-40 является преобладающей, до животноводческих предприятий малых и средних размеров. Таким образом, разработанная в дипломном проекте машина имеет реальные предпосылки для внедрения в производство и дальнейшего совершенствования.

3. Сфера применения разработки. Базой внедрения разработки является ООО Агрофирма «Двуречье» (Кстининское отделение) Кирово-Чепецкого района Кировской области. В данном хозяйстве имеется поголовье крупного рогатого скота численностью более 600 голов, способ содержания животных – стойлово-выгульный.

Предварительные испытания применения машины (испытания прототипа) показали, что за час основного времени измельчитель-раздатчик способен осуществлять раздачу грубых кормов для поголовья 500…600 голов в зависимости от рациона кормления. Кроме того, данный измельчитель-раздатчик может быть использован в качестве транспортного средства для подвозки и измельчения грубых кормов в кормоцехах, внесения подстилки на выгульных площадках или коровниках (при отсутствии животных).

4. По отношению к уже имеющемуся мобильному раздатчику грубых кормов с приводом бункера от гидромотора предлагаемая разработка не имеет сложного и дорогого агрегата   гидромотора привода бункера. Кроме этого разработку отличает простота в устройстве, техническом обслуживании и ремонте. Привод бункера от ВОМ трактора в предлагаемой разработке осуществляется посредством клиноременных передач, что делает ее пригодной для использования в агрегате с колесными тракторами с «малообъемной» гидросистемой.

5. Отличие предложенных решений от имеющихся конкурентов. Конкуренцию предлагаемой разработке составляют следующие машины:

- универсальный тракторный раздатчик КТУ-10А;

- мобильные измельчители-раздатчики ИРК-3, ИРК-145, АКМ-9, ИРК-1; ИСРК-12;

- измельчитель-раздатчик кормов Вятской ГСХА.

Вышеуказанный раздатчик КТУ-10А не способен измельчать корм. Мобильные измельчители-раздатчики ИРК-3, ИРК-145, ИРК-1 предназначены для измельчения только рулонированных кормов и не могут измельчать грубые корма в тюках или россыпью. Измельчитель-раздатчик кормов Вятской ГСХА содержит в своем составе весьма дорогостоящий узел (гидромотор) и не может агрегатироваться с тракторами класса 0,9 (Т-40А/40АМ).

6. Оценка возможности реализации разработки. Потребителями являются сельскохозяйственные предприятия, занимающиеся производством животноводческой продукции, в частности молока и мяса крупного рогатого скота. Потребность в данной машине очевидна, так как в настоящее время в большинстве сельскохозяйственных предприятий области грубые корма выдаются вручную.

7. Маркетинговая стратегия. Предлагаемую разработку выгодно отличает от разработки конкурентов возможность самостоятельно загружать рулон в бункер, транспортировать, измельчать и раздавать корм в кормушки, а также вносить подстилочный материал в стойла или на выгульные площадки. Кроме того, раздатчик имеет малую приводную мощность (до 25,0 кВт), довольно большую производительность (до 5,0 т/ч) и относительно невысокую стоимость.

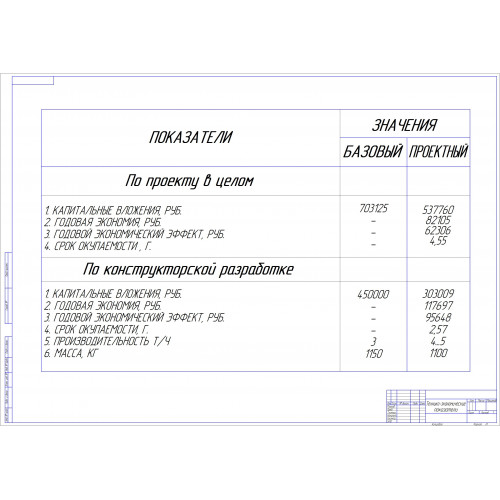

8. Потребность в капиталовложениях. Капитальные вложения в проект связаны с изготовлением опытного образца. При этом были учтены затраты на приобретение материалов, сборочных единиц и изготовление образца. В общей сумме они составили 303009 руб. При таких низких затратах на изготовление срок окупаемости разработки составляет до 2,57 года.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Введение

2. Обзор научной и инженерно-технической литературы

3. Конструкторская разработка мобильного измельчителя-раздатчика грубых кормов

3.1 Энергетический расчёт

3.1.1 Определение потребляемой мощности на привод вращающегося бункера

3.1.2 Определение мощности, затрачиваемой на привод молоткового ротора

3.2 Прочностной расчет

3.2.1 Расчёт клиноременной передачи «ВОМ – редуктор»)

3.3 Расчет оси

3.4 Расчёт  подшипника на долговечность

5. Технико-экономические показатели

5.1 Технико-экономические показатели конструкторской разработки

5.2 Технико-экономические показатели проекта

5.2.1 Затраты на раздачу кормов до использования мобильного измельчителя-раздатчика

5.2.2 Затраты на раздачу кормов после использования мобильного измельчителя-раздатчика

Выводы

Список используемой литературы

Приложения

Приготовление и раздача кормов на животноводческих фермах остается одной из самых сложнейших операций в животноводстве. В настоящем дипломном проекте в качестве конструкторской разработки предложен измельчитель-раздатчик грубых стебельных кормов. За счет измельчения сена и соломы их поедаемость возрастает в 1,5…2,0 раза, что приводит к повышению продуктивности животных. За счет внедрения конструкторской разработки расчетный годовой экономический эффект по сравнению с прототипом составит 95648 руб., что позволит разработке окупиться менее чем за 4 года. Таким образом для хозяйства весьма целесообразно внедрение данного проекта в производственный процесс.
