СОСТАВ РАБОТЫ:
- пояснительная записка
в формате docх,
- 2 чертежа выполненных
в программе Компас V21 и AutoCAD (представлены выше),
СОДЕРЖАНИЕ
ГРАФИЧЕСКОЙ ЧАСТИ:
|
1. Приспособление
для выпрессовки гильз |
1 лист ф.
А1 Компас V21, AutoCAD |
|

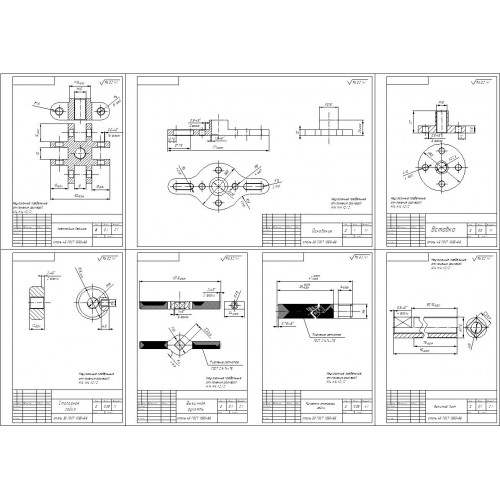

2. Рабочие
чертежи деталей. Деталировка. |
1 лист ф.
А1 Компас V21, AutoCAD |
СОДЕРЖАНИЕ
ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:
Раздел 1. Конструкторская часть
1.1. Описание устройства и принципа
работы конструкции
1.2. Технология изготовления деталей
конструкции
Список литературы
Разработана конструкторская часть дипломного
проекта. Разработанное приспособление предназначено для выпрессовки гильз из
блока цилиндров.
Приспособление состоит из основания к которому болтами прикреплена вставка с
резьбой. Также к основанию крепятся два упора. Во вставку ввинчивается выжимной
винт с наружной и внутренней резьбой по
внутренней резьбе перемещается разводной винт.
При вращение этого винта перемещается верхняя крестовина разводит или,
сводит крюки.
Порядок работы приспособления: Установить
приспособление для выпрессовки гильз на блок цилиндров так чтобы два упора надёжно упирались в блок. Установить
разводной винт так чтобы крюки полностью
прижимались к нижней кромке гильзы. Зафиксировать положение разводного винта регулировочными
гайками. Выжимной рукоятью выпрессовать
гильзу из блока цилиндров.
КОНСТРУКТОРСКАЯ РАЗРАБОТКА ДЛЯ ВКР НА ТЕМУ: ПРИСПОСОБЛЕНИЕ ДЛЯ ВЫПРЕССОВКИ ГИЛЬЗ ИЗ БЛОКОВ ЦИЛИНДРОВ.
- Код работы: 0093097
- Наличие: Есть в наличии
-
600р.
