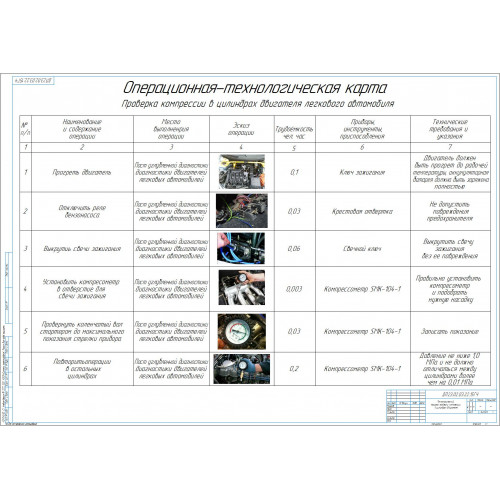

На формате А1 в программе Компас V14 и AutoCAD 2010 выполнен чертеж операционно-технологической карты проверки компрессии в цилиндрах двигателя.

Перечислены наименования операций, места выполнения, применяемый инструмент, трудоемкость каждой операции и технические требования.

Операционная технологическая карта - это краткий документ в текстовой или табличной форме, определяющий перечень и последовательность выполнения и состав операций по ТО и ТР автомобиля. Технологическая карта состоит из 8 столбцов, пояснение содержания которых предоставлена ниже.

Наименование и содержание операции - в данном столбце предоставляется название той или иной работы и что в неё входит.

Место выполнения операции – в данном столбце предоставляется нахождения человека при ТО и ТР данного агрегата по отношению к автотранспорту.

Эскиз операции – в данном столбце предоставляется иллюстрация или чертёж данной операции, для быстрого ориентирования.

Количество точек обслуживания – в данном столбце предоставляется количество точек соприкосновения человека для ремонта данного агрегата.

Трудоёмкость чел. час – в данном столбце предоставляется количество людей для выполнения данной операции за 1 час.

Приборы, инструменты, приспособления – в данном столбце предоставляются рабочая оснастка для выполнения данной операции.

Технические требования и указания – в данном столбце предоставляются требования и указания, которые должны получится в итоге выполнения операции.
