СОСТАВ РАБОТЫ: пояснительная записка в формате doc. 88 стр. + Приложения, 9 чертежей формата А1 выполненных в программе Компас V23 (представлены выше).

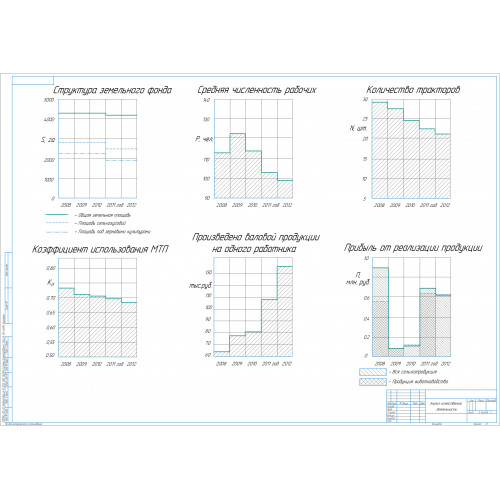

В дипломном проекте представлен анализ хозяйственной деятельности СХА (колхоз) «Восход» Нолинского района Кировской области района.

В разделе «Анализ существующих конструкций» рассмотрены существующие типы грузоподъемных механизмов используемых в ремонтных мастерских для перемещения грузов.

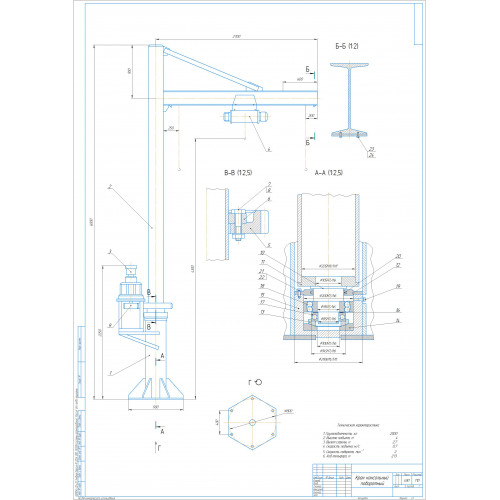

Представлена конструкторская разработка консольно-поворотного крана для снятия, установки и транспортирования узлов и агрегатов при ТО и ремонте тракторов с расчётами конструкции.

Раскрыт раздел “Безопасность жизнедеятельности” с анализом, выводами и мерами безопасности при выполнении работ.

Раскрыта актуальность темы «Экологическая безопасность» и рассмотрены  пути  снижения загрязнения окружающей среды.

Приведён сравнительный расчёт экономической эффективности проекта и конструкторской разработки.

В заключении сделаны выводы и предложения по дипломному проекту.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Аннотация

Содержание

Бизнес-справка

Введение

1. Характеристика и анализ хозяйственной деятельности предприятия. Характеристика материально-технической базы хозяйства. Обоснование темы дипломного проекта.

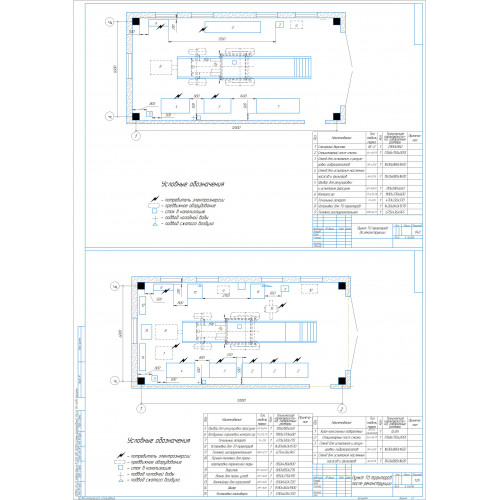

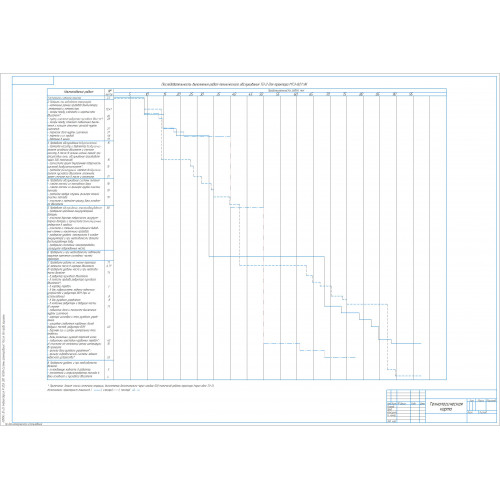

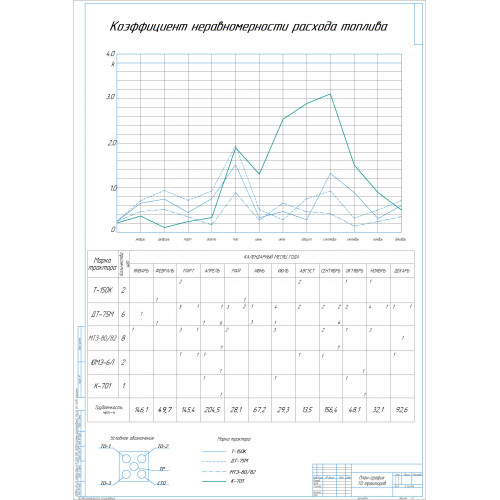

2. Расчетно-технологическая часть. Основы организации технической эксплуатации МТП. Структура ремонтно-обслуживающей базы хозяйства. Разработка план-графиков технического обслуживания и ремонта машинно-тракторного парка. Выбор пункта технического обслуживания и входящего в него оборудования. Выбор формы организации и средств технического обслуживания за тракторами. Определение состава звена мастеров-наладчиков по техническому обслуживанию тракторов.

3. Конструкторская разработка. Анализ существующих конструкций. Описание предлагаемой конструкции. Технологические и прочностные расчеты. Расчет резьбовых соединений опоры стойки.

4. Безопасность жизнедеятельности. Актуальность проблемы. Анализ производственного травматизма в хозяйстве. Организационно-технические мероприятия по снижению уровня травматизма. Расчет заземляющего устройства. Правила по технике безопасности при эксплуатации консольно-поворотного крана.

5. Экологическая безопасность. Экологическая характеристика предприятия. Экологическая характеристика конструкторской разработки.

6. Технико-экономические показатели. Экономическое обоснование конструкторской разработки. Абсолютные технико-экономические показатели проекта. Относительные технико-экономические показатели проекта

Заключение

Литература

Приложения

1. Цель проекта. Целью дипломного проекта является разработка мероприятий, направленных на улучшение организации, технологии технического обслуживания машинно-тракторного парка в хозяйстве.

2. Краткое описание предлагаемой рынку разработки. Установка для снятия, установки и транспортирования узлов и агрегатов предназначена для упрощения работ связанных с ремонтом тракторов.

Предлагаемый консольно-поворотный кран малогабаритен и соответствует объему работ характерному для хозяйства, состоит из деталей имеющихся в каждом хозяйстве. Все это привело к модернизации конструкции и повышению ее надежности.

В конструкции установки возможны доработки и изменения. Предлагаемый вариант не является окончательным.

3. Сфера применения разработки. Разработка предназначена для внедрения в стационарные посты технического обслуживания машинно-тракторных парков хозяйств.

Благодаря малым габаритам и относительно невысокой стоимости она может найти применение в любом хозяйстве.

4. Новизна разработки. В качестве прототипа использован консольный грузоподъемный кран для перемещения тяжеловесных грузов, включающая в свой состав колонну, состоящей из двух частей подвижной и неподвижной частей, подвижная колонна с консолью поворачивается относительно неподвижной колонны при помощи роликов. Внесенные в конструкцию изменения обеспечили повышение производительности и улучшение конструкции.

5. Оценка возможности реализации разработки. Основные потребители предлагаемого консольно-поворотного крана являются сельскохозяйственные и промышленные предприятия, имеющие машинно-тракторный или авто-мобильный парк.

Серийное производство данной установки можно организовать на базе завода, ремонтного предприятия.

6. Маркетинговая стратегия (преимущества, позволяющие выгодно реализовать разработку). Предлагаемую разработку выгодно отличают от разработок конкурентов следующие характеристики:

-малые габариты;

-простота монтажа;

-высокая надежность;

- возможность кругового движения;

-относительно низкая цена.

Маркетинговая стратегия заключается в предложении установки по доступной цене или предложении чертежей и документации для создания, а также рекламе.

7. Потребность в капитальных вложениях (затраты на внедрение установки). Капитальные вложения в проект, связанные с изготовлением опытного образца составляют 55227,52 руб.

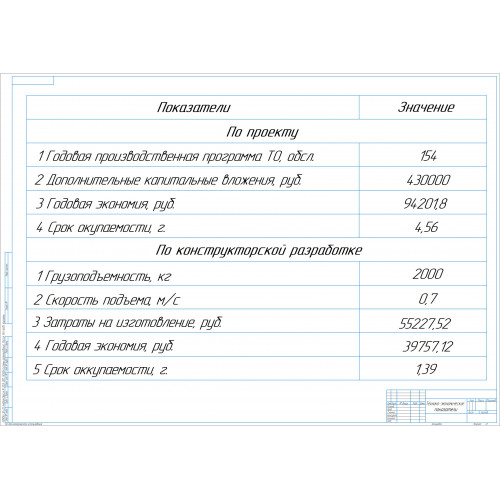

8. Обоснование экономической эффективности использования разработки. Годовая экономия эксплуатационных затрат от использования предлагаемой установки составляет 39757,12 руб. Срок окупаемости капитальных вложений 1,39 года.
