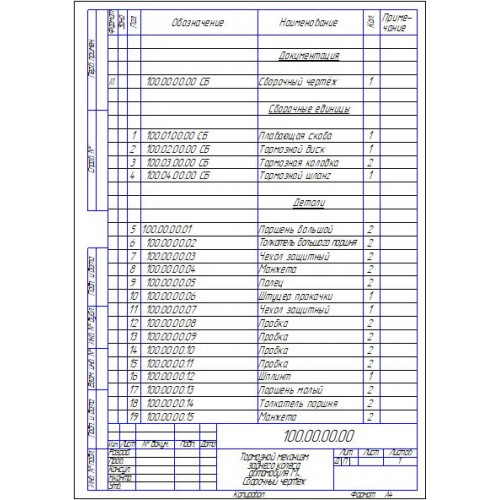

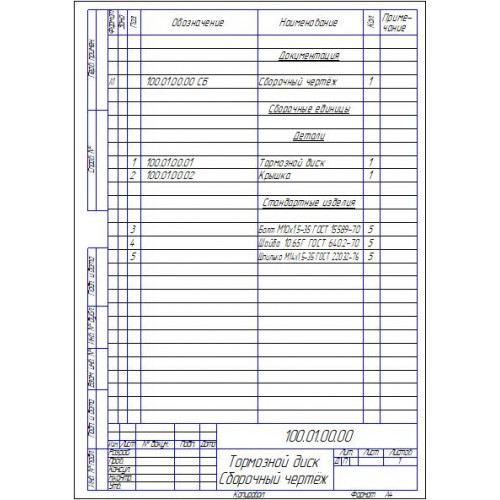

СОСТАВ РАБОТЫ: пояснительная записка в формате doc на 74стр, 8 чертежей формата А1 выполненных в программе Компас V14 и AutoCAD 2010 (представлены выше), 3 спецификации.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Аннотация

Введение

1. Исследование состояния вопроса

1.1 Тормозная система автомобиля

1.2 Тормозная динамика автомобиля

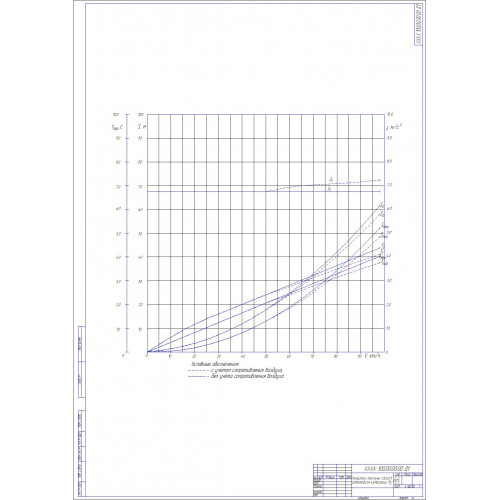

1.2.1 Расчет и построение графика ускорения замедления

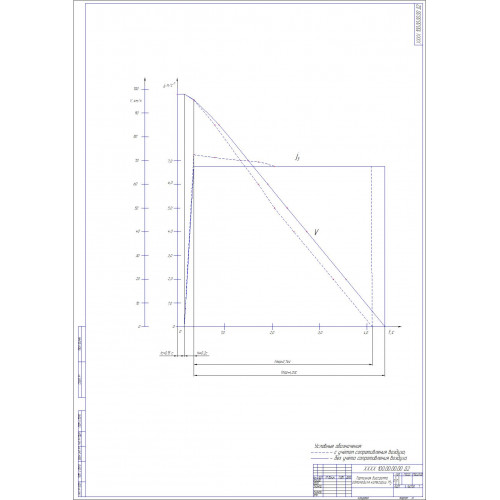

1.2.2 Расчет и построение графика времени остановки

1.3 Сравнительный анализ передних и задних тормозных механизмов автомобиля категории М2

1.4 Требования к тормозным механизмам и их конструкции

1.5 Способы повышения эффективности тормозных систем

2. Расчётно-технологическая часть

2.1 Определение технического состояния тормозной системы

2.2 Перечень операций технического обслуживания

2.3 Обоснование конструкторской разработки

2.3.1 Исходная информация для дальнейших исследований

2.3.2 Обзор конструкций тормозных систем автомобилей

2.3.3 Обоснование выбора тормозного механизма

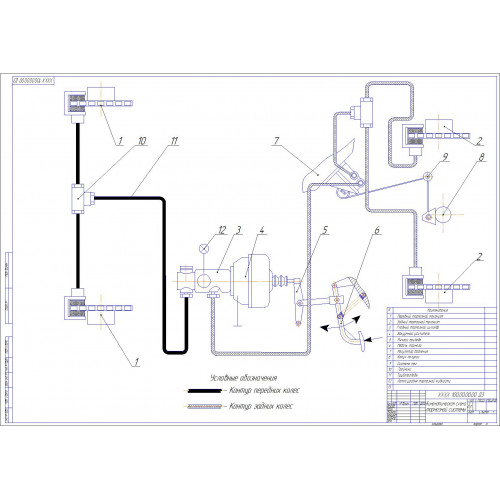

2.3.4 Разработка кинематической схемы тормозной

системы рассматриваемого автомобиля

3. Конструкторские расчёты разработки

3.1 Расчёт тормозного момента дискового тормоза

3.2 Расчёт тормозного механизма

3.3 Расчёт гидравлического привода

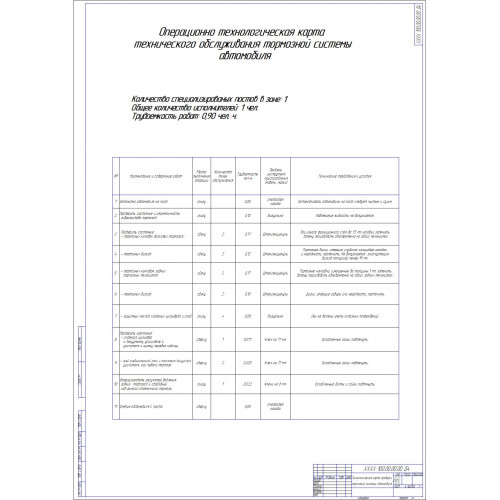

4. Разработка операционно-технологической карты технического обслуживания тормозной системы автомобиля

4.1 Планировка агрегатного участка для ТО и ремонта тормозной системы

5. Безопасность жизнедеятельности

5.1 Актуальность проблемы

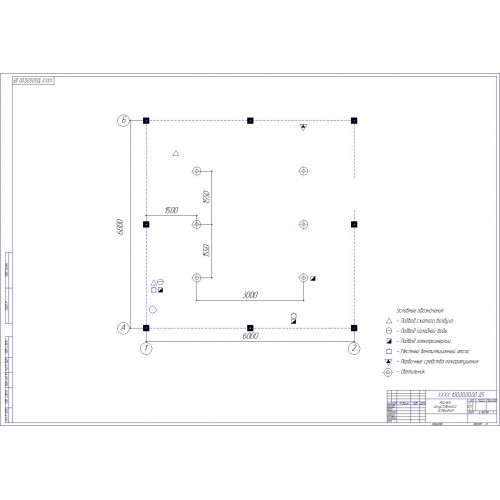

5.2 Расчёт искусственного освещения на агрегатном участке

5.3 Организационно-технические мероприятия на агрегатном участке

Выводы и предложения

Литература

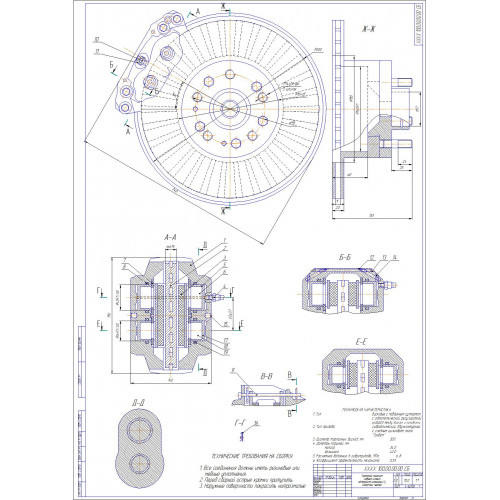

В результате работы сделано следующее: исследовано состояние вопроса тормозных систем автомобилей; произведена оценка тормозных свойств автомобиля; произведён анализ тормозных систем автомобилей; разработана собственная кинематическая схема тормозной системы автомобиля категории М₂; разработана и реализована в графической части конструкция задних дисковых тормозов выбранного автомобиля; произведён расчёт спроектированного тормозного механизма; разработана операционно-технологическая карта ТО тормозной системы; предложены мероприятия БЖД и охраны окружающей среды.

1. Цель проекта

Целью данного проекта является разработка тормозных механизмов задних колес автомобиля категории М₂, с технологией их технического обслуживания и ремонта.

2. Краткое описание предлагаемой разработки

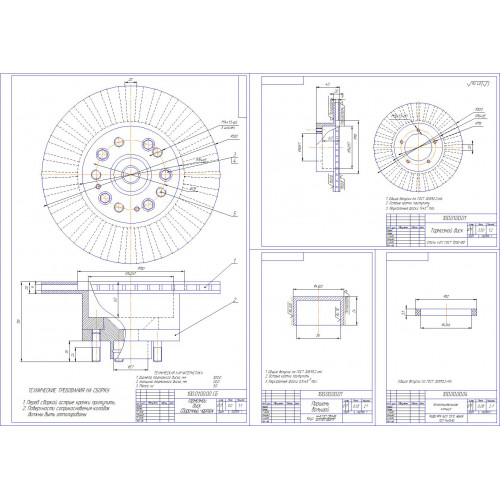

В качестве конструкторской разработки предложена новая кинематическая схема тормозной системы автомобиля категории М₂, с разработкой задних дисковых тормозных механизмов.

3. Сфера применения разработки

Данные разработки необходимо применять на автомобилях категории М₂, занимающихся перевозками пассажиров.

4. Оценка возможности реализации разработки

Основные потребители данной разработки – предприятия и организации, устанавливающие дополнительное оборудование на автомобили категории М₂.
