СОСТАВ РАБОТЫ: пояснительная записка в формате doc на 58 стр., 6 чертежей формата А1 выполненных в программе Компас V14 и AutoCAD 2010 (представлены выше).

В представленном дипломном проекте по теме «Проект модернизации системы удаления навоза в коровнике на 200 голов с разработкой приводной станции скреперной установки» содержатся:

1) Обзор научно-технической литературы;

2) Технологический расчёт и выбор оборудования;

3) Конструкторская разработка приводной станции;

4) Безопасность жизнедеятельности на производстве;

5) Экологическая безопасность;

6) Технико-экономические показатели проекта;

7) Выводы и предложения по проекту.

Расчётно-пояснительная записка изложена на 58 листах формата А4. Графическая часть выполнена на 6 листах формата А1.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Введение

1. Обоснование темы проекта

1.1 Удаление навоза

1.1.1 Транспортер скребковый ТСН-160Б

1.1.2 Скребковые транспортеры возвратно-поступательного движения (штанговые) УН–3,0

1.1.3 Скреперная установка УС-Ф-170

1.1.4 Транспортер винтового типа

1.2 Обоснование темы ВКР, цель и задачи ВКР

2. Расчётно-технологическая часть

2.1 Расчет линии удаления навоза

2.2 Энергетический расчет линии удаления навоза

2.3 Подбор оборудования для транспортировки навоза от коровника                 22

3. Конструкторская разработка                                                                      24

3.1 Выбор электродвигателя

3.2 Расчет ременной передачи

3.3 Расчет шпоночных соединений

3.4 Выбор муфты

3.5 Расчет барабана

3.5.1 Расчет основных характеристик барабана

3.5.2 Расчет вала барабана на прочность

4. Производственная и экологическая безопасность

4.1 Безопасность жизнедеятельности

4.1.1 Актуальность темы

4.1.2 Расчёт автоматического отключения приводной станции

4.1.3 Требования безопасности при работе с навозуборочным оборудованием

4.1.3.1 Общие требования безопасности

4.1.3.2 Требования безопасности перед началом работы

4.1.3.3 Требования безопасности во время работы

4.1.3.4 Требования безопасности в аварийных ситуациях

4.1.3.5 Требования безопасности по окончании работы

4.2 Экологическая безопасность

4.2.1 Актуальность экологической безопасности

4.2.2 Экологическое описание конструкторской разработки

5. Оценка эффективности решений

Выводы

Список использованной литературы

В нашей стране и не только, удаление навоза из любых животноводческих комплексов – один из наиболее сложных, трудоемких и затратных процессов. Связано это, чаще всего с климатическими условиями, видах содержания животных, количеством животных.

В нашей стране выпускается достаточное количество машин и агрегатов для уборки навоза на различных фермах и комплексах.

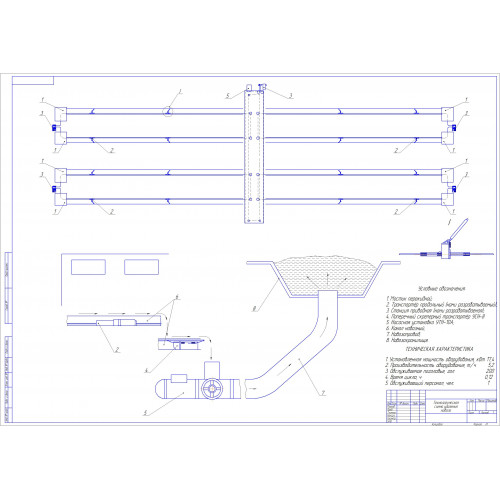

В данном конкретном случае предварительно принимаем следующее оборудование для удаления навоза:

1. Устанавливаем четыре продольно расположенных навозоуборочных транспортера ТСГ-250,0;

2. Устанавливаем один поперечно расположенный навозоуборочный транспортер марки УСН-8,0.

Один из самых простых, надежных и одновременно технологичных способов транспортировки навоза является применение установки УТН-10,0. Ее и предлагаем использовать.

Основные технические характеристики установки УТН-10,0: производительность – 5,21 т/ч; мощность электродвигателя данной установки – 13,01 кВт, что приемлемо.

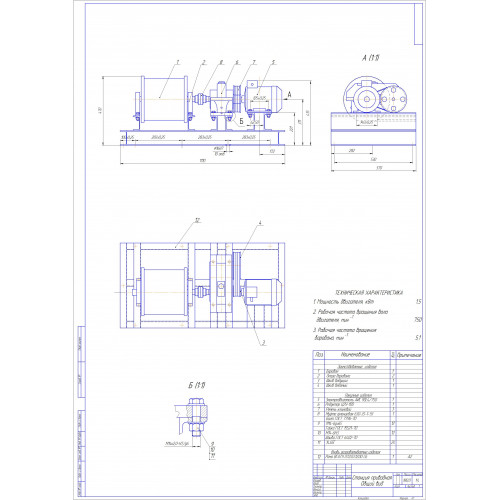

Конструкторская разработка заключается в изготовлении приводной станции к скреперной установке ТСГ-250.

Нами предлагается изготовить ее из следующих основных элементов:

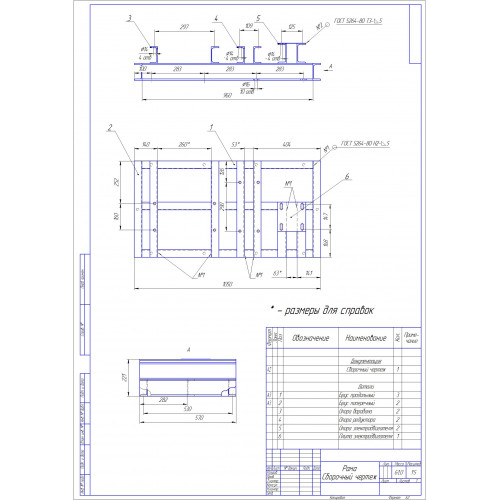

- несущая сварная рама;

- на раму устанавливаем электродвигатель;

- через клиноременную передачу так же устанавливаем на раму редуктор;

- через фланцевую муфту, так же на раму, устанавливаем барабан.

Привод разрабатываемой установки осуществляется от вала электродвигателя АИС 90L4. Потребляемая мощность 1,50 кВт.

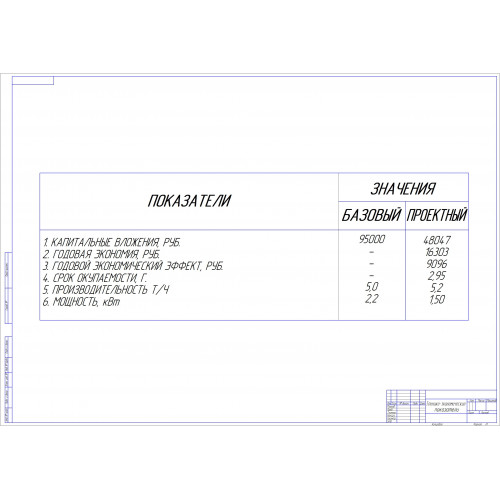

За счет внедрения конструкторской разработки (приводной станции) расчетный годовой экономический эффект по сравнению с прототипом составит 9095,74 руб., что позволит разработке окупиться менее чем за три года. Таким образом, для хозяйств Кировской области весьма выгодно и своевременно продвижение данного проекта в жизнь.
