СОСТАВ РАБОТЫ: пояснительная записка в формате doc на 60 стр. + приложения, 6 чертежей формата А1 выполненных в программе Компас V14 и AutoCAD 2010 (представлены выше).

В работе дана характеристика предприятия и произведен анализ производственно-хозяйственной деятельности АО «Гордормостстрой».

Приведены расчеты производственной программы, на основании которых произведена реконструкция зоны ТО-2 и организация ее работы.

Конструкторская разработка включает в себя обзор существующих конструкций для слива отработанного масла из агрегатов, а также необходимые расчеты по разработанной установке.

В выпускной квалификационной работе дано экономическое обоснование реконструкции зоны ТО-2 грузовых автомобилей и конструкторской разработки.

Раскрыты вопросы по безопасности жизнедеятельности и охране окружающей среды.

Графическая часть включает в себя:

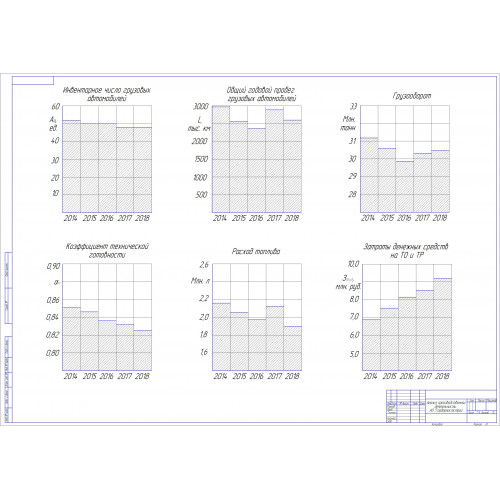

- анализ производственной деятельности предприятия;

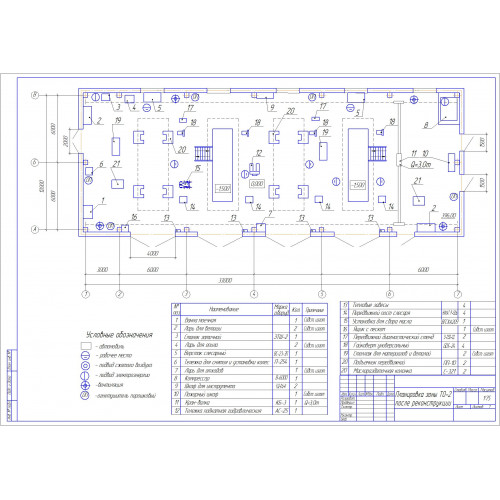

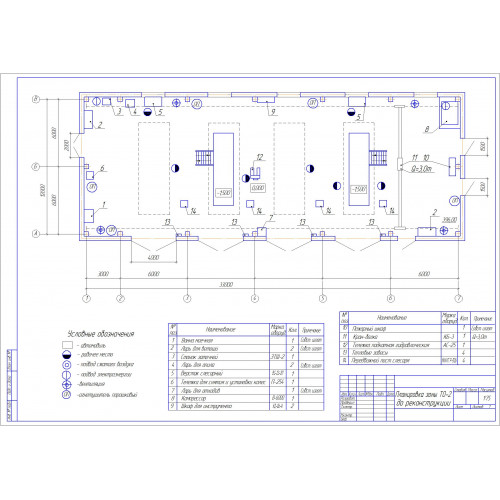

- планировка зоны ТО-2 до и после реконструкции;

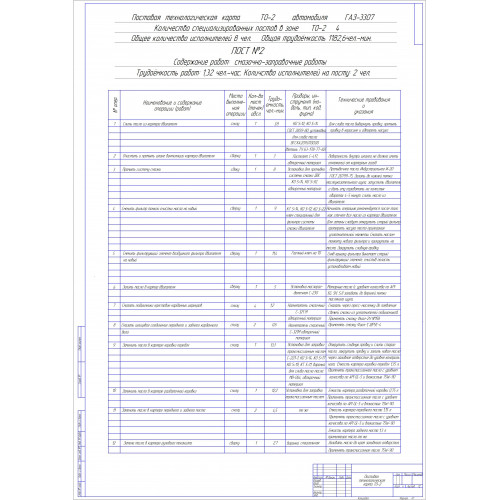

- постовая технологическая карта ТО-2;

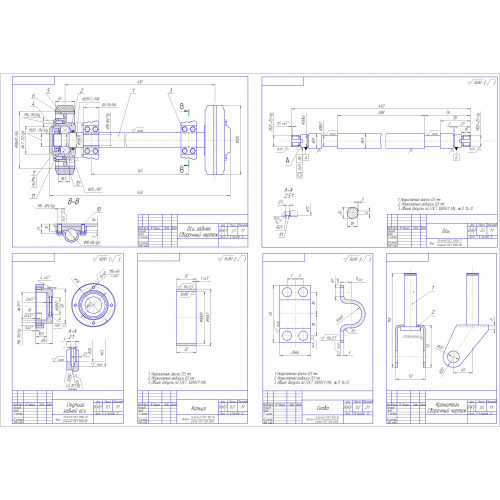

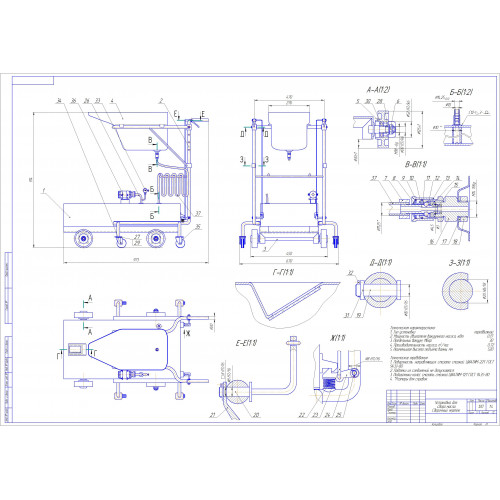

- конструкторскую разработку – 2 листа;

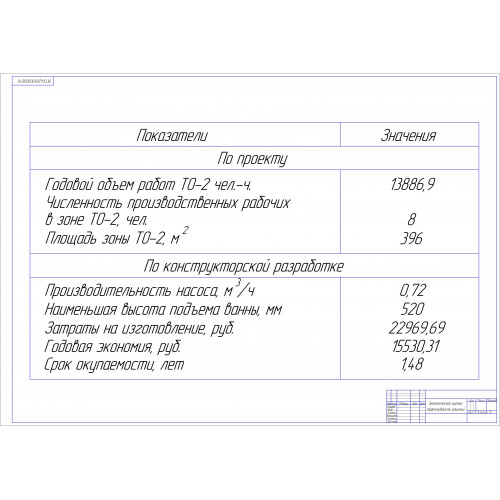

- экономическую оценку эффективности проекта.

В работе изложены выводы результатов проведенной реконструкции зоны ТО-2, по экономической оценке эффективности проекта, конструкторской разработки.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Аннотация

Введение

1 Состояние вопроса, анализ и задачи ВКР

1.1 Анализ производственной деятельности предприятия

1.2 Характеристика зоны ТО-2

1.3 Цель и задачи ВКР

2 Расчетно-технологическая часть

2.1 Выбор и обоснование исходных данных для технологического расчета автотранспортного предприятия

2.2 Расчёт производственной программы по техническому обслуживанию

2.3 Расчёт годового объёма работ по техническому обслуживанию и текущему ремонту расчёт численности производственных рабочих

2.4 Годовой объем работ по техническому обслуживанию и текущему ремонту

2.5 Годовая трудоемкость по зоне ТО. Годовой объем вспомогательных работ

2.6 Расчёт численности производственных рабочих

2.7 Расчёт количества постов

3 Конструкторская разработка

3.1 Анализ существующих конструкций

3.2 Общее устройство и принцип работы установки

3.3 Прочностные расчеты

4 Производственная и экологическая безопасность

4.1 Безопасность жизнедеятельности

4.1.1 Актуальность проблемы безопасности жизнедеятельности

4.1.2 Расчет вентиляционных устройств в зоне ТО-2

4.1.3 Требования безопасности при работе с установкой для сбора масла

4.2 Экологическая безопасность

4.2.1 Расчет выбросов загрязняющих веществ зоны ТО-2

5 Экономическая оценка эффективности решений

5.1 Технико-экономическое обоснование конструкторской разработки

Заключение

Литература

Приложения

Анализ производственной деятельности позволил наметить основные организационно-технические мероприятия, направленные на совершенствование организации процесса ТО-2, способствующие повышению производительности труда и качества выполняемых работ.

Для этого необходимо осуществить следующие мероприятия:

- реконструкция зоны ТО-2;

- совершенствование методов организации и управления производством, технологии проведения смазочно-заправочных работ при ТО, используя опыт и достижения в этой области лучших предприятий области, позволяющие сократить простои подвижного состава в зоне ТО-2, повысить качество выполняемых работ, обеспечить надежную и высокоэффективную работу автомобилей на линии;

- заменить устаревшее, малопроизводительного и изношенного оборудования, производственного инвентаря и оснастки на современное, высоко производительное оборудование для оснащения рабочих постов и рабочих мест, при этом шире использовать разработки рационализаторов и новаторов производства;

- повысить уровень и степень механизации зоны ТО-2.

Целью ВКР является разработка ряда мероприятий, направленных на улучшение технологии проведения работ по ТО-2 грузовых автомобилей.

Основной задачей проектирования является создание наиболее передовой по техническому уровню зоны ТО-2.

Для достижения заданной цели в ВКР необходимо решить следующее:

- выполнить расчетно-технологическую часть;

- выбрать и произвести расчёт конструкторской разработки;

- разработать мероприятия по безопасности жизнедеятельности и экологической безопасности;

- дать экономическую оценку эффективности решений.

В результате проведённых расчётов производственной программы зоны ТО-2 на предприятии АО «Гордормостстрой» г. Кирова, были определены и скорректированы значения пробега КР, ТО-1 и ТО-2, трудоемкости ЕО, ТО-1, ТО-2 и ТР. Для более эффективной работы зоны ТО-2 необходимо 8 производственных рабочих. В зоне ТО-2 имеется 4 поста, площадь зоны ТО-2 составляет 396 м2.

Конструкторская разработка – установка сбора отработанного масла для сбора в специальный бак, откуда его можно перелить в тару для отправки на переработку либо утилизацию. Установка позволяет исключить его разлив масла, а также отпадает надобность в применении вспомогательного инструмента, снижает время на его замену, увеличивает производительность выполняемой операции.

Трудоемкость изготовления конструкторской разработки 6,25 чел.-ч и требует капиталовложений в размере 22969,69 руб. Годовая экономия составляет 15530,31 руб., при этом срок окупаемости составляет 1,48 года. Капитальные вложения, как по конструкторской разработке, так и по проекту не превышают предельные, что доказывает эффективность принятых решений.

В работе рассмотрены вопросы безопасности жизнедеятельности и экологической безопасности при проведении робот в зоне ТО-2.
