Состав чертежей:

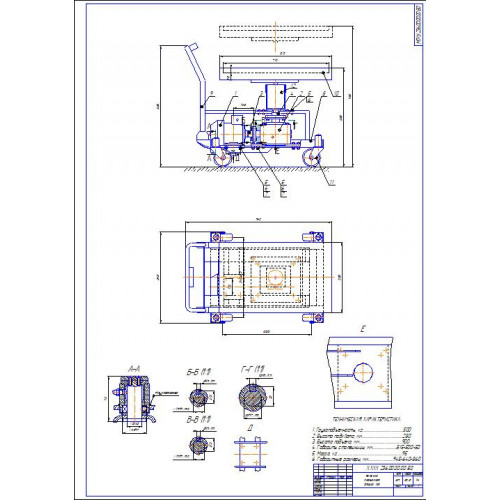

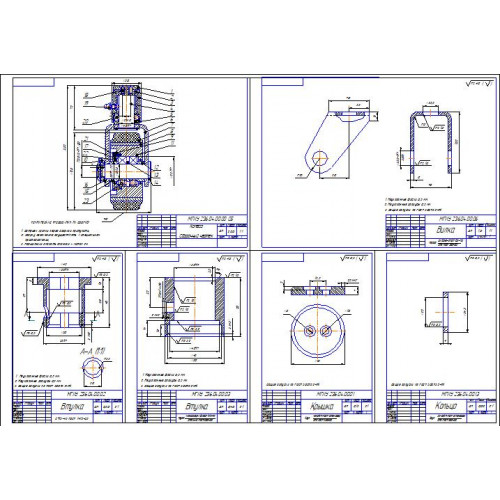

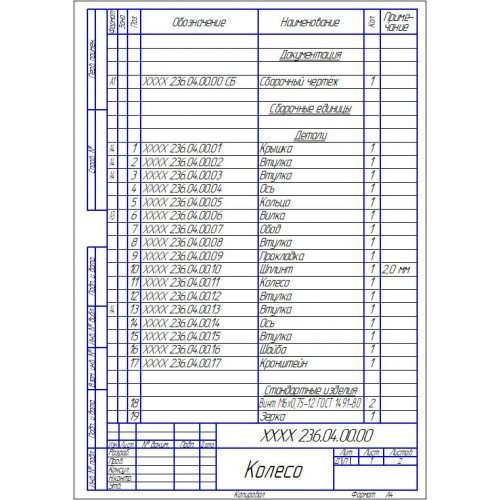

На формате А1 в программе Компас V14 выполнены чертежи общего вида тележки подъемной которая применяется при проведении ТО и ремонта автомобилей и спецтехники и рабочие чертежи тележки (деталировка). Есть спецификации на общий вид тележки.

Нами предлагается конструкция тележки подъемной ножничного типа, которая обладают большой производительностью, максимальной механизацией выполняемых операций, безопасностью при использовании и небольшой стоимостью.

Преимущества предлагаемой тележки:

- многофункциональность использования;

- малые габариты;

- тележка обеспечивает оптимальную рабочую высоту в различных положениях для выполнения многих видов работ.

Тележка представляет собой раму 8, на которой установлены четыре полноповоротных колеса 11. На неподвижной опоре рамы закреплено подъёмное устройство 12. К подъёмному устройству прикреплена платформа 10. Электродвигатель 1 управляется пультом управления 13, электродвигатель через муфту соединяется с редуктором 2, который приводит в действие подъёмное устройство.

Техническая характеристика:
