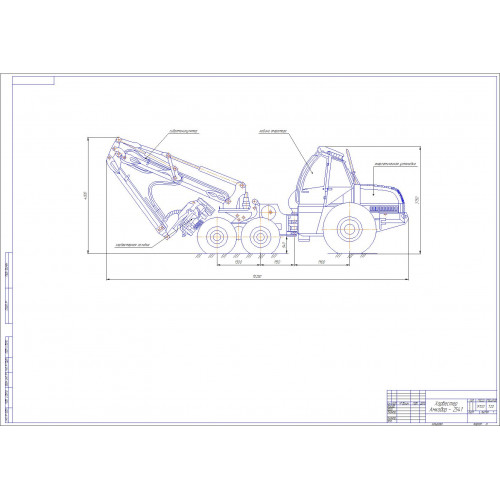

На формате А1 в программе Компас V14 и AutoCAD 2010 выполнен чертеж общего вида Харвестера Амкадор 2541.

Харвестер Амкодор 2541 предназначен для валки деревьев, обрезки сучьев, раскряжёвки хлыстов на сортименты.

Технические характеристики:

Длина в транспортном положении, мм             9800

Ширина по колесам, мм                                     2725

Высота (по крыше кабины), мм                         3700

Клиренс, мм                                                         450

База, мм                                                                3515

Колея, мм                                                             2100

Масса эксплуатационная, кг                              13100

Угол поперечной статической устойчивости    20°

Дизель

Марка                                                                     Д-260.9S2

Тип 6-цилиндровый, рядный, 4-тактный дизель с турбонаддувом, непосредственным впрыском топлива, жидкостным охлаждением, ОНВ и электростартерным запуском

Мощность номинальная, кВт                            132 / (180) при 2100 об/мин

Трансмиссия

Тип                                                                         Гидромеханическая

Количество передач вперед                                 4

Количество передач назад                                   2
