СОСТАВ РАБОТЫ: пояснительная записка в формате doc + приложения, 6 чертежей формата А1 выполненных в программе Компас V14 и AutoCAD 2010 (представлены выше).

ВКР выполнен на тему: «Проект модернизации рулевого управления ав-томобиля ВАЗ-2114 путем применения гидроусилителя» содержит 62 стр. рас-чётно-пояснительной записки и 6 листов формата А1 графической части.

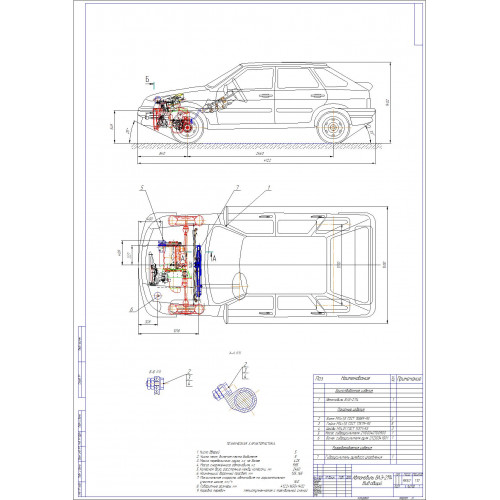

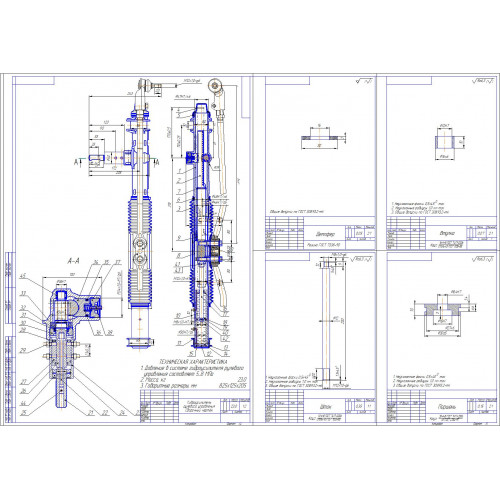

Предложена и разработана схема усилителя рулевого управления; выполнен сборочный чертёж гидроусилителя рулевого управления; разработаны рабочие чертежи наиболее нагруженных деталей гидроусилителя рулевого управления, а так же произведён расчёт их на прочность; подготовлена операционно-технологическая карта на ТО гидроусилителя.

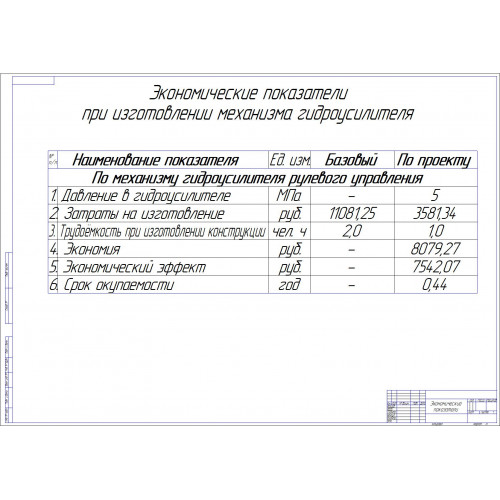

Рассмотрены вопросы по безопасности жизнедеятельности и охраны окружающей среды. Представлен раздел расчёта технико-экономических показателей, в котором подсчитана стоимость изготовления нашей разработки, а так же годовая экономия, годовой экономический эффект и срок её окупаемости.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

1 Состояние вопроса, цели и задачи ВКР

1.1 Обзор конструкций рулевых управлений

1.2 Обзор конструкций рулевых усилителей

1.3 Цели и задачи ВКР

3 Конструкторская часть

3.1 Разработка кинематической схемы рулевого усилителя

3.2 Расчёт на прочность элементов рулевого управления

3.2.1 Расчёт рулевого механизма

3.2.2 Расчёт рулевого привода

3.3 Перечень операций технического обслуживания гидроусилителя рулевого управления

4 Производственная и экологическая безопасность

4.1 Актуальность проблемы

Расчет выбросов загрязняющих веществ от стоянки 5 автомобилей ВАЗ-2114.

4.2 Безопасность жизнедеятельности

5 Экономическая эффективность конструкторской разработки

Выводы и предложения

Список используемой литературы

Приложение
