СОСТАВ РАБОТЫ: пояснительная записка в формате doc на 115стр, ведомость дипломного проекта, 13 чертежей выполненных в программе Компас V19 и AutoCAD 2018 (представлены выше), спецификации.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

1. Исходные данные для проектирования

1 лист ф. А1 Компас V19, AutoCAD 2018

2. Требования к коробке передач автомобиля для коротких дистанциях

1 лист ф. А1 Компас V19, AutoCAD 2018

3. Внешняя скоростная характеристика двигателя

1 лист ф. А1 Компас V19, AutoCAD 2018

4. Расчет передаточных чисел коробки передач

1 лист ф. А1 Компас V19, AutoCAD 2018

5. Тягово-мощностной баланс

1 лист ф. А1 Компас V19, AutoCAD 2018

6. Графики ускорений, времени и пути разгона проектируемого автомобиля

1 лист ф. А1 Компас V19, AutoCAD 2018

7. Кинематическая схема

1 лист ф. А1 Компас V19, AutoCAD 2018

8. Коробка передач. Сборочный чертеж

1 лист ф. А1 Компас V19, AutoCAD 2018

9. Рабочие чертежи деталей КПП. Деталировка

1 лист ф. А1 Компас V19, AutoCAD 2018

10. Стенд для ремонта КПП. Сборочный чертёж

1 лист ф. А1 Компас V19, AutoCAD 2018

11. Рабочие чертежи стенда для ремонта КПП. Деталировка.

1 лист ф. А1 Компас V19, AutoCAD 2018

12. Мероприятия по БЖД

1 лист ф. А1 Компас V19, AutoCAD 2018

13. Технико-экономические показатели

1 лист ф. А1 Компас V19, AutoCAD 2018

14. Спецификация на сборочный чертеж КПП

3 листа ф. А4 Компас V19, AutoCAD 2018

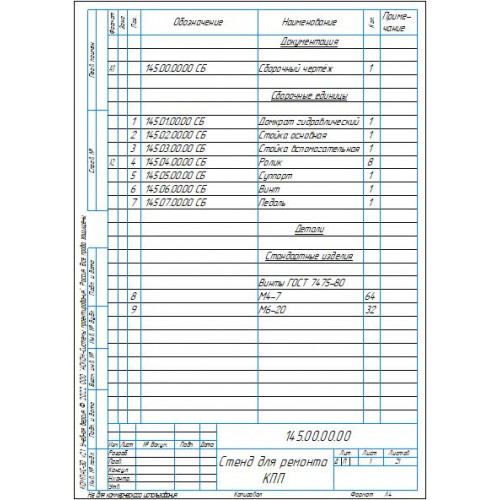

15. Спецификация на сборочный чертеж стенда для ремонта КПП

1 лист ф. А4 Компас V19, AutoCAD 2018

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Аннотация

Введение

1. Обоснование и выбор темы дипломного проекта

1.1 Особенности тягово-скоростных свойств автомобиля для гонок на коротких дистанциях

1.2 Особенности трансмиссии автомобиля для гонок на коротких дистанциях

1.3 Особенности коробки передач автомобиля для гонок на коротких дистанциях

1.4 Постановка цели и задач проектирования

2. Разработка коробки передач спортивного автомобиля для  гонок на коротких дистанциях

2.1 Нагрузочные режимы для проектирования коробки передач

2.2 Обзор конструкции коробок передач автомобилей

2.3 Требования к коробке передач автомобиля, участвующего в  гонках на коротких дистанциях

2.4 Разработка кинематической схемы коробки передач

2.5 Расчет тягово-скоростных показателей

2.6 Расчет показателей динамики разгона проектируемого автомобиля

3. Разработка технологии технического обслуживания и ремонта коробки передач

3.1 Особенности технического обслуживания и ремонта спортивной коробки передач

3.2 Перечень операций технического обслуживания и ремонта коробки передач

3.3 Разработка конструкции стенда для ремонта КПП

3.4 Конструкторские расчёты по стенду для ремонта КПП

4. Разработка мероприятий БЖД для участка ТО и ремонта трансмиссии

4.1 Актуальность решаемой проблемы

4.2 Организационно-технические мероприятия по обеспечению безопасности на производстве

4.3 Расчет освещения на участке ТО

4.4 Организация безопасной работы с стендом

4.5 Транспортирование и хранение стендом

4.6 Техника безопасности при обслуживании автомобиля категории М1

5. Определение технико-экономических показателей проекта

Заключение

Список литературы

ПРИЛОЖЕНИЯ

Цель проекта – разработка КПП автомобиля М1 (легковые автомобили) для гонок на  короткие дистанции, а также разработка технологии его ТО и ремонта.

В данной дипломной работе на тему: «Спортивный автомобиль категории М1 с разработкой коробки передач для гонок на коротких дистанциях», нами была модернизирована КПП, а так же разработана технология ТО и ремонта автомобиля. Модернизация КПП заключалась в том, что на стандартную коробку передач мы подобрали спортивный ряд передаточных чисел, благодаря этому улучшилась динамика разгона.

В качестве конструкторской разработки по техническому обслуживанию и ТО автомобилей предложен стенд для ремонта КПП.

При выполнении ВКР была поставлена задача разработки спортивной коробки передач, технологии технического обслуживания и ремонта. В результате этой работы нами была сконструирована коробка передач, которая имеет спортивный ряд передаточных чисел и затраты на изготовление, которой составили 5292,0, а срок окупаемости по сравнению с аналогом стоимостью 10000 руб. составил 1,11 года.

При разработке технологии обслуживания и ремонта коробки передач была предложена конструкция стенда. Стоимость изготовления конструкции разработки составляет 61410,0 руб. Стоимость же аналога равна 80000,0 руб. Именно поэтому годовая экономия достигается за счет снижения трудоемкости на поставленные работы и за счет удешевления стоимости конструкции и она составляет 19978,0 руб., а срок окупаемости равен 3,0 года, что допустимо в данной конструкции. Это говорит о том, что конструкторская разработка с экономической точки зрения целесообразна и самоокупаема.

ВКР НА ТЕМУ: МОДЕРНИЗАЦИЯ КПП АВТОМОБИЛЯ ВАЗ-2106 ДЛЯ УЧАСТИЯ В СОРЕВНОВАНИЯХ ПО КОЛЬЦЕВЫМ ГОНКАМ.

  • Код работы: 0011156
  • Наличие: Есть в наличии
  • 1200р.
