СОСТАВ РАБОТЫ: пояснительная записка в формате doc. + приложения, 10 чертежей формата А1 выполненных в программе Компас V14 и AutoCAD 2010 (представлены выше).

В представленном дипломном проекте изложены:

1. Краткая характеристика анализ хозяйственной деятельности предприятия;

2. Обзор научно-технической литературы по вопросу измельчения кормов;

3. Технический расчет по проекту и перечень машин и оборудования для комплексной механизации приготовления кормов в хозяйстве;

4. Энергетический и прочностной расчеты конструкторской разработки;

5. Организация технического обслуживания;

6. Технико-экономические показатели проекта;

7. Решение вопросов по охране труда и охране окружающей среды;

8. Выводы по проекту.

1. Цель проекта. Разработка средств механизации погрузки, транспортировки, приготовления и раздачи грубых кормов, а также внесения подстилки на фермах крупного рогатого скота.

2. Краткое описание предлагаемой рынку разработки.

Предлагаемый мобильный измельчитель-раздатчик является аналогом измельчителя-раздатчика, разработанного сотрудниками кафедры ТЭО Вятской ГСХА. Предлагаемый измельчитель-раздатчик, как и его аналог, имеет раму с опорными колесами, позволяющими перемещаться в агрегате с колесным трактором и гидроборт для механизации загрузки рулонов грубых кормов в измельчитель. На раме установлен питающий бункер с горизонтальной осью вращения. Измельчение грубых кормов осуществляется молотковым ротором, окруженным спиральным корпусом с дефлектором, позволяющим направлять измельченный корм от ротора в кормушку (режим раздачи кормов) или в стойло (при внесении подстилки). Привод молоткового ротора и бункера осуществляется от вала отбора мощности (ВОМ) трактора.

В ходе эксплуатации подобного мобильного измельчителя (аналога) с приводом питающего бункера от гидромотора были выявлены недостатки: высокая стоимость гидромотора (20% стоимости всей машины) и невозможность использования его в агрегате с тракторами Т-40. Причина этого – на тракторах Т-40 установлен один гидравлический насос, обеспечивающий работу одновременно гидравлической системы и гидроусилителя рулевого управления. В этом случае при движении агрегата (раздача корма, внесение подстилки) большая часть потока масла расходуется на гидроусилитель рулевого управления, оставшейся гидравлической мощности на привод бункера практически не остается. Предлагаемая в данном дипломном проекте машина лишена этого недостатка, так как привод бункера осуществляется от вала отбора мощности трактора и таким образом может успешно агрегатироваться с колесными тракторами класса 0,9 и выше (Т-40А(АМ)), МТЗ-80(82). Это позволяет значительно расширить сферу его использования – от частных и фермерских хозяйствах, где доля тракторов Т-40 является преобладающей, до животноводческих предприятий малых и средних размеров. Таким образом, разработанная в дипломном проекте машина имеет реальные предпосылки для внедрения в производство и дальнейшего совершенствования.

3. Сфера применения разработки. Базой внедрения разработки является ООО Агрофирма Двуречье (Кстининское отделение) Кирово-Чепецкого района Кировской области. В данном хозяйстве имеется поголовье крупного рогатого скота численностью более 600 голов, способ содержания животных – стойлово-выгульный.

Предварительные испытания применения машины (испытания прототипа) показали, что за час основного времени измельчитель-раздатчик способен осуществлять раздачу грубых кормов для поголовья 500…600 голов в зависимости от рациона кормления. Кроме того, данный измельчитель-раздатчик может быть использован в качестве транспортного средства для подвозки и измельчения грубых кормов в кормоцехах, внесения подстилки на выгульных площадках или коровниках (при отсутствии животных).

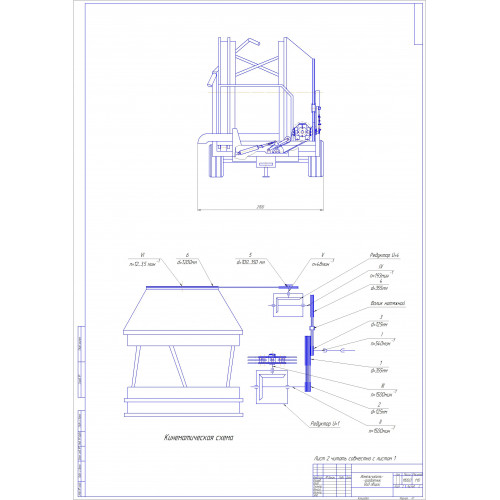

4. По отношению к уже имеющемуся мобильному раздатчику грубых кормов с приводом бункера от гидромотора предлагаемая разработка не имеет сложного и дорогого агрегата гидромотора привода бункера. Кроме этого разработку отличает простота в устройстве, техническом обслуживании и ремонте. Привод бункера от ВОМ трактора в предлагаемой разработке осуществляется посредством клиноременных передач, что делает ее пригодной для использования в агрегате с колесными тракторами с «малообъемной» гидросистемой.

5. Отличие предложенных решений от имеющихся конкурентов. Конкуренцию предлагаемой разработке составляют следующие машины:

- универсальный тракторный раздатчик КТУ-10А;

- мобильные измельчители-раздатчики ИРК-3, ИРК-145, АКМ-9, ИРК-1; ИСРК-12;

- измельчитель-раздатчик кормов Вятской ГСХА.

Вышеуказанный раздатчик КТУ-10А не способен измельчать корм. Мобильные измельчители-раздатчики ИРК-3, ИРК-145, ИРК-1 предназначены для измельчения только рулонированных кормов и не могут измельчать грубые корма в тюках или россыпью. Измельчитель-раздатчик кормов Вятской ГСХА содержит в своем составе весьма дорогостоящий узел (гидромотор) и не может агрегатироваться с тракторами класса 0,9 (Т-40А/40АМ).

6. Оценка возможности реализации разработки. Потребителями являются сельскохозяйственные предприятия, занимающиеся производством животноводческой продукции, в частности молока и мяса крупного рогатого скота. Потребность в данной машине очевидна, так как в настоящее время в большинстве сельскохозяйственных предприятий области грубые корма выдаются вручную.

7. Маркетинговая стратегия. Предлагаемую разработку выгодно отличает от разработки конкурентов возможность самостоятельно загружать рулон в бункер, транспортировать, измельчать и раздавать корм в кормушки, а также вносить подстилочный материал в стойла или на выгульные площадки. Кроме того, раздатчик имеет малую приводную мощность (до 25,0 кВт), довольно большую производительность (до 5,0 т/ч) и относительно невысокую стоимость.

8. Потребность в капиталовложениях. Капитальные вложения в проект связаны с изготовлением опытного образца. При этом были учтены затраты на приобретение материалов, сборочных единиц и изготовление образца. В общей сумме они составили 303009 руб. При таких низких затратах на изготовление срок окупаемости разработки составляет до 2,57 года.

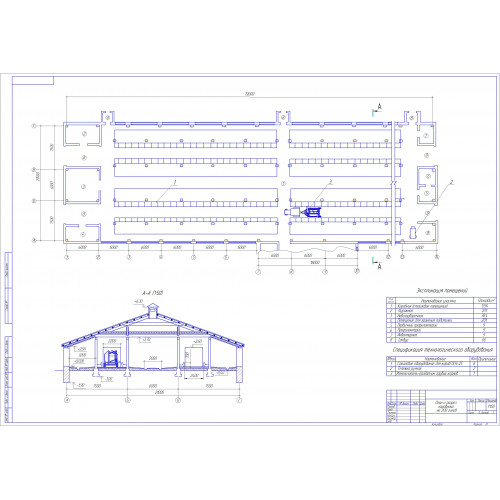

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Введение

1. Анализ производственно-финансовой деятельности хозяйства и обоснование темы проекта

1.1 Общие сведения

1.1.1 Географическое положение

1.1.2 Земельный фонд и его использование

1.1.3 Климат

1.1.4 Рельеф

1.1.5 Почвы

1.1.6 Гидрография

1.2 Анализ производственной деятельности

1.2.1 Анализ отрасли животноводства

1.2.2 Анализ отрасли растениеводства

1.2.3 Состав машинно-тракторного парка

1.2.4 Трудовые ресурсы хозяйств

1.2.5 Финансовые показатели деятельности ООО Агрофирма Двуречье

1.3 Обоснование темы проекта

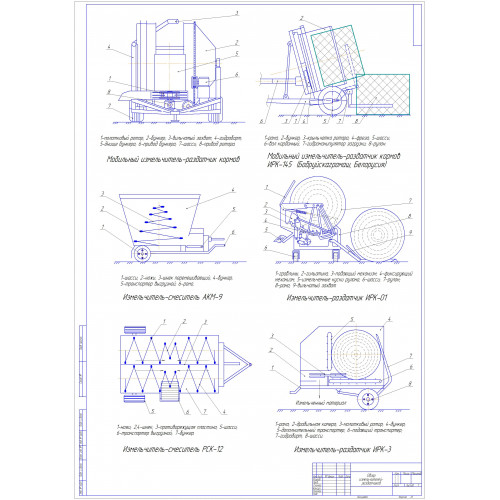

2. Обзор научной и инженерно-технической литературы

3. Конструкторская разработка мобильного измельчителя-раздатчика грубых кормов

3.1 Энергетический расчёт

3.1.1 Определение потребляемой мощности на привод вращающегося бункера

3.1.2 Определение мощности, затрачиваемой на привод молоткового ротора

3.2 Прочностной расчет

3.2.1 Расчёт клиноременной передачи ВОМ – редуктор

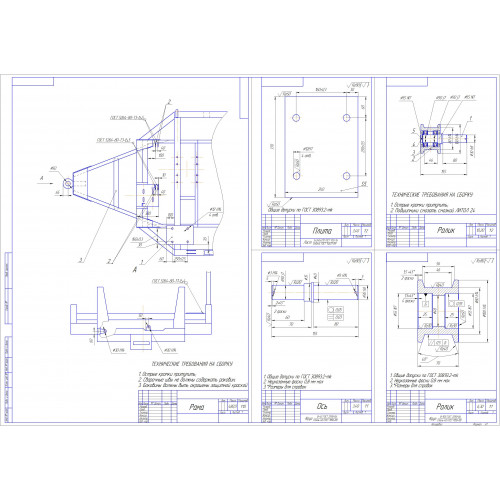

3.3 Расчет оси

3.4 Расчёт подшипника на долговечность

4. Организация технического обслуживания

4.1 Цель проведения технического обслуживания

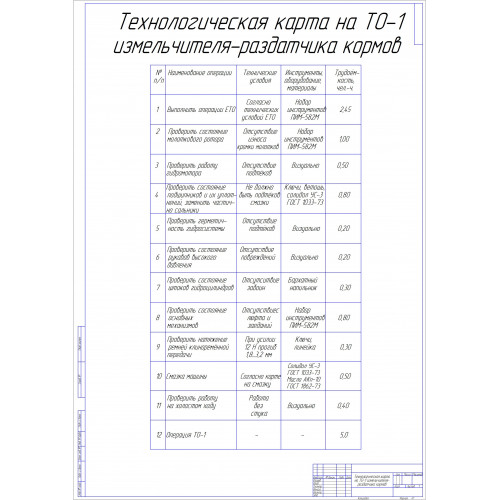

4.2 Техническое обслуживание измельчителя-раздатчика кормов

4.3 Расчёт потребности слесарей для проведения технического обслуживания раздатчика

5. Технико-экономические показатели

5.1 Технико-экономические показатели конструкторской разработки

5.2 Технико-экономические показатели проекта

5.2.1 Затраты на раздачу кормов до использования мобильного измельчителя-раздатчика

5.2.2 Затраты на раздачу кормов после использования мобильного измельчителя-раздатчика

6. Безопасность жизнедеятельности

6.1 Актуальность темы

6.2 Анализ производственного травматизма в ООО Агрофирме Двуречье

6.3 Организационно-технические мероприятия по снижению уровня травматизма

6.4 Правила безопасности при обслуживании измельчителя-раздатчика грубых кормов

6.4.1 Общие требования безопасности

6.4.2 Требования безопасности перед началом работы

6.4.3 Требования безопасности во время работы

6.4.4 Требования безопасности в аварийных ситуациях

6.4.5 Требования безопасности по окончанию работы

6.5 Противопожарные мероприятия на животноводческих комплексах

6.5.1 Расчет средств пожаротушения

7. Экологическая безопасность

7.1 Экологическая характеристика ООО Агрофирмы Двуречье

7.2 Экологическое описание конструкторской разработки

Выводы

Список используемой литературы

Приложения

Приготовление и раздача кормов на животноводческих фермах остается одной из самых сложнейших операций в животноводстве. В настоящем дипломном проекте в качестве конструкторской разработки предложен измельчитель-раздатчик грубых стебельных кормов. За счет измельчения сена и соломы их поедаемость возрастает в 1,5…2,0 раза, что приводит к повышению продуктивности животных. За счет внедрения конструкторск
