Представлен диплом на тему: «Разработка блокировки межколёсного дифференциала на автомобиль ГАЗ-33106 в условиях автоколонны 1213 г. Кирова». Чертежи выполнены в программе Компас 14.

Содержание расчетно-пояснительной записки (перечень подлежащих разработке вопросов):

Введение                                                                                                  12

1. Краткая характеристика предприятия                                                14

1.1 Полное наименование, цель и виды деятельности предприятия     14

1.2 Генеральный план и производственная структура предприятия     14

1.3 Показатели хозяйственной деятельности и перспективный

       план предприятия                                                                            15

1.4 Подвижной состав средства ТО и ремонта                                      18

2. Расчетно-технологическая часть                                                                  22

2.1 Выбор и обоснование исходных данных для

      технологического расчета автотранспортного предприятия           22

2.2 Расчёт производственной программы по техническому

      обслуживанию                                                                                   24

2.2.1 Определение числа технических обслуживаний на

          группу (парк) автомобилей за год                                                26

2.2.2 Определение числа обслуживаний за год                                               28

2.2.3 Определение программы диагностических воздействий на

         весь парк за год                                                                              29

2.2.4 Определение суточной программы по техническому

          обслуживанию и диагностированию автомобилей                      30

2.3 Расчёт годового объёма работ по техническому

       обслуживанию, текущему ремонту и расчёт численности

       производственных рабочих                                                             32

2.4 Годовой объем работ по техническому обслуживанию

       и текущему ремонту                                                                         36

2.5 Распределение объема работ технического обслуживания и

      текущего ремонта по производственным зонам и участкам.

       Годовой объем вспомогательных работ                                         39

2.6 Расчёт численности производственных и вспомогательных рабочих

3. Разработка конструкции блокировки межколёсного дифференциала

3.1 Направление дальнейшей модернизации трансмиссии автомобиля

       категории N2                                                                                             44

3.2 Выбор модельного автомобиля категории N2 для

       дальнейшей модернизации трансмиссии                                         45

3.3 Разработка структурной схемы трансмиссии

        проектируемого автомобиля                                                          47

3.4 Прочностные расчёты разрабатываемой конструкции                    51

3.4.1 Расчёт главной передачи                                                               51

3.4.2 Расчёт дифференциала                                                                   55

3.4.3 Расчёт многодискового фрикциона                                                        55

4. Операционно-технологическая карта ТО-1 заднего моста

     автомобиля категории N2                                                                           58

5. Безопасность жизнедеятельности                                                       60

5.1 Актуальность решаемых вопросов                                                  60

5.2 Анализ производственного травматизма в

       автоколонне 1213 г. Кирова                                                            61

5.3 Организационно-технические мероприятия по улучшению

       безопасности на производстве                                                                  63

5.4 Расчет освещения в зоне второго технического обслуживания      64

5.5 Требования по технике безопасности при

        работе на стендах для ремонта заднего

        моста автомобилей категории N2                                                   66

6. Экологическая безопасность                                                              70

6.1 Расчёт выбросов загрязняющих веществ от стоянки

       5 автомобилей ГАЗ-33106                                                               70

6.2 Расчет выбросов загрязняющих веществ от зоны ТО                     77

6.3 Влияние загрязняющих веществ на человека                                  79

7. Расчёт технико-экономических показателей                                               80

7.1 Абсолютные технико-экономические показатели проекта              80

7.2 Относительные технико-экономические показатели проекта                   85

7.3 Расчёт технико-экономических показателей при изготовлении

       механизма блокировки дифференциала заднего моста                            86

Выводы и предложения                                                                          94

Список литературы                                                                                 95

ПРИЛОЖЕНИЯ

Перечень графического материала (с точным указанием обязательных чертежей)

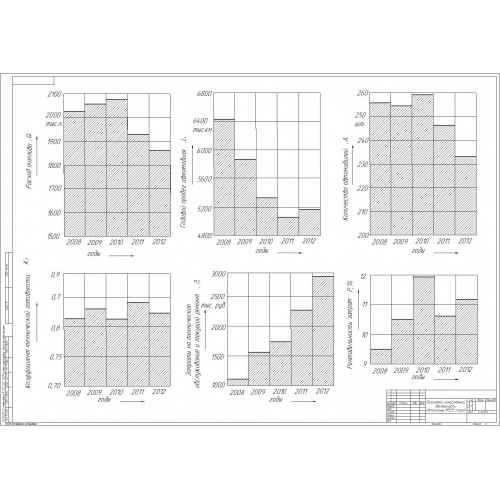

1 Показатели хозяйственной деятельности

      Автоколонны 1213 г.Кирова                                         1 лист (А1)

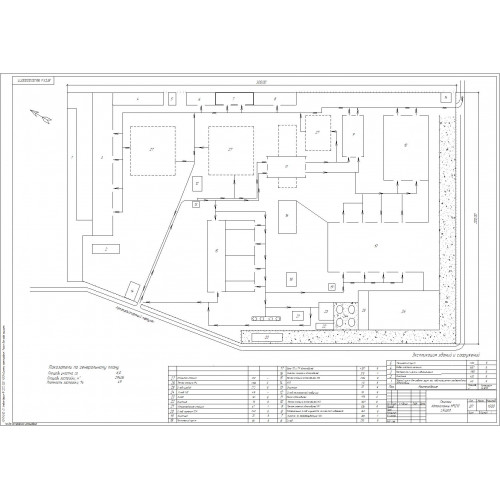

2 Генплан Автоколонны 1213 г.Киров                               1 лист (А1)

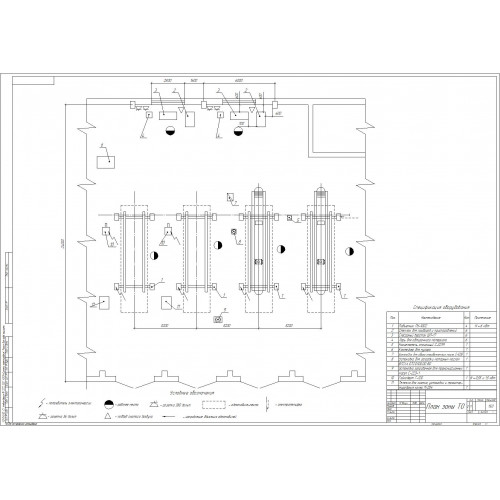

3 План зоны ТО                                                                   1 лист (А1)

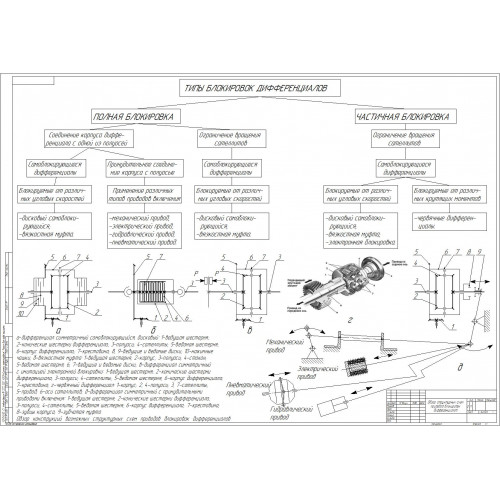

4 Обзор структурных схем приводов

      блокировок дифференциалов                                        1 лист (А1)

5 Структурная схема трансмиссии проектируемого

      автомобиля                                                                     1 лист (А1)

6 Автомобиль ГАЗ-33106 (Общий вид)                             1 лист (А1)

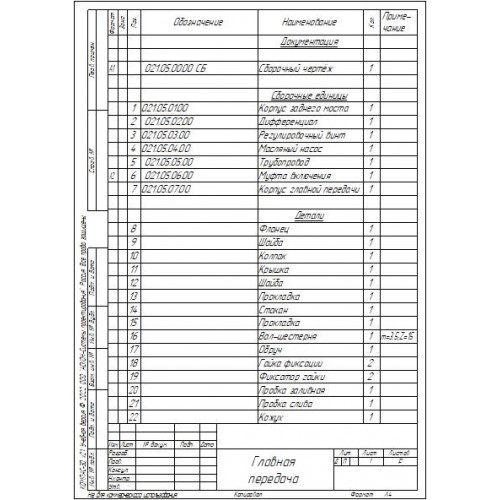

7 Главная передача (Сборочный чертёж)                                     1 лист (А1)

8 Рабочие чертежи деталей                                                  1 лист (А1)

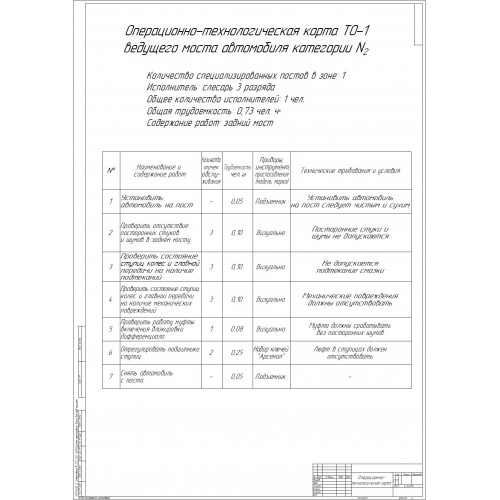

9 Операционно-технологическая карта ТО-1 заднего

      моста автомобиля категории N2                                    1 лист (А1)

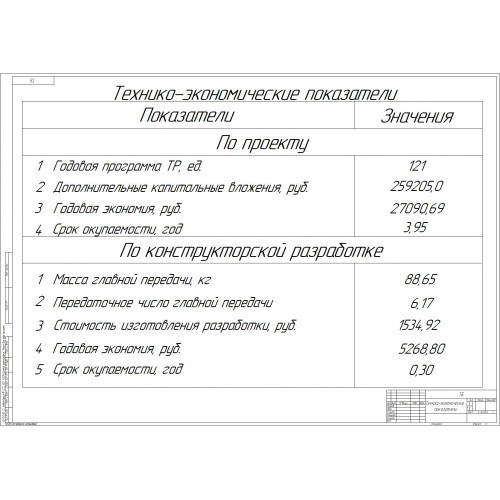

10 Технико-экономические показатели                               1 лист (А1)

Общее описание работы

Дипломный проект выполнен на тему: «Разработка блокировки межколёсного дифференциала на автомобиль ГАЗ-33106 в условиях автоколонны 1213 г. Кирова» содержит 100 стр. расчётно-пояснительной записки и 10 листов формата А1 графической части.

Предложена и разработана собственная схема и конструкция механизма блокировки дифференциала заднего моста. Данная разработка позволяет блокировать полуоси заднего моста автомобиля категории N2. Это значительно увеличит проходимость и безопасность автомобиля данной категории. Расчёты показали, что все элементы конструкции выдерживают приложенные нагрузки.

В разделе технического обслуживания разработана карта ТО заднего моста автомобиля категории N2, подобрано оборудование.

Так же рассмотрен вопрос по безопасности жизнедеятельности и охраны окружающей среды.

В конце дипломного проекта представлен раздел расчёта технико-экономических показателей. В данном разделе подсчитана стоимость изготовления нашей разработки, а так же годовая экономия, годовой экономический эффект и срок её окупаемости.



Выжимки из текста пояснительной записки



Введение



Дипломный проект выполнен на тему: «Разработка блокировки межколёсного дифференциала на автомобиль ГАЗ-33106 в условиях автоколонны 1213 г. Кирова».

Данный автомобиль относится к категории N2. Автомобили категории N2 – это грузовые одиночные автомобили полной массой свыше 3,5 т до 12,0 т включительно (ГАЗ, САЗ, ЗИЛ, КАЗ).

Автомобиль состоит из трех основных частей: двигателя, шасси и кузова [1].

Шасси составляет основу автомобиля и состоит из трансмиссии, ходовой части и механизмов управления.

Трансмиссия автомобиля – совокупность механизмов и агрегатов для передачи вращательного движения от двигателя к ведущим колесам автомобиля. Она предназначена для изменения передаточного отношения трансмиссии, а также для изменения направления движения. Если мы имеем переднеприводный автомобиль, то вращательное движение от мотора к колесам передается на передние колеса, если заднеприводный – то на задние колеса. Также выпускаются автомашины с четырьмя ведущими колесами. Для определения числа ведущих колес существует «колесная формула», которая выглядит так: «4х2». Первое число обозначает число всех колес, а второе – число ведущих. В данном примере, у нас имеется всего два ведущих колеса. Колесная формула 4х4 обозначает, что все колеса являются ведущими.

Трансмиссия в автомобиле выполняет, как правило, следующие функции:

- передает вращательное движение от двигателя к ведущим колесам;

- изменяет величину и направление вращательного движения;

В зависимости от вида преобразуемой энергии различают следующие виды трансмиссии:

- механическая трансмиссия (передает и преобразует механическую энергию);

- электрическая трансмиссия (преобразует механическую энергию в электрическую и после передачи к ведущим колесам – электрическую в механическую энергию);

- гидрообъемная трансмиссия (преобразует механическую энергию в энергию потока жидкости и после передачи к ведущим колесам – энергию потока жидкости в механическую энергию);

- комбинированная трансмиссия (электромеханическая, гидромеханическая – т.н. «гибриды»).

Наибольшее применение на современных автомобилях нашла механическая трансмиссия.



1. Краткая характеристика предприятия



1.1 Полное наименование, цель и виды деятельности предприятия



Федеральное государственное унитарное предприятие «Автоколонна №1213» расположено по адресу: город Киров, Автотранспортный переулок,4.

Общая площадь предприятия составляет шесть гектар.

«Автоколонна № 1213» осуществляет в установленном законодательством Российской Федерации порядке следующие основные виды деятельности:

1)           перевозки грузов, в том числе в междугородном сообщении;

2)           транспортно-экспедиционное обслуживание юридических и физических лиц;

3)           техническое обслуживание и ремонт подвижного состава, в том числе принадлежащих юридическим и физическим лицам;
